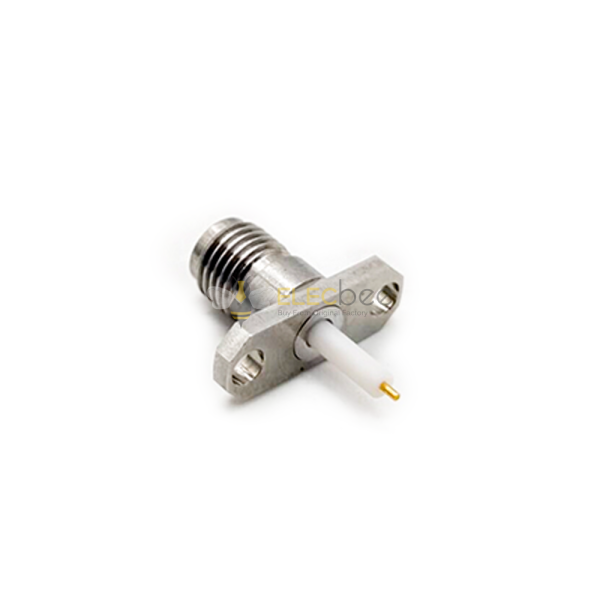

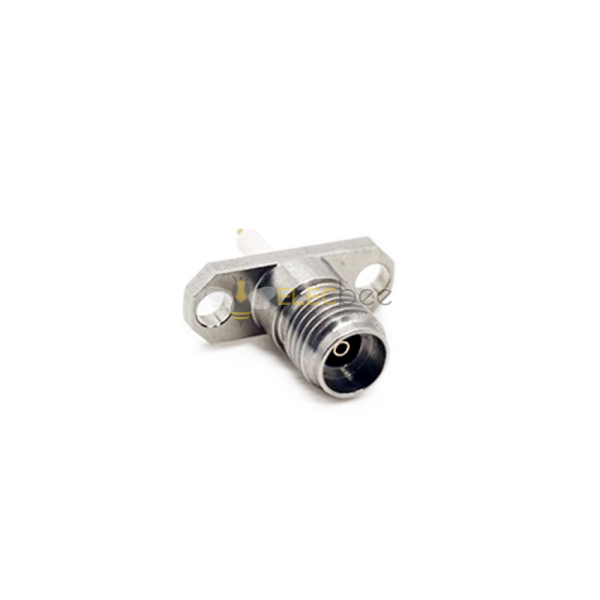

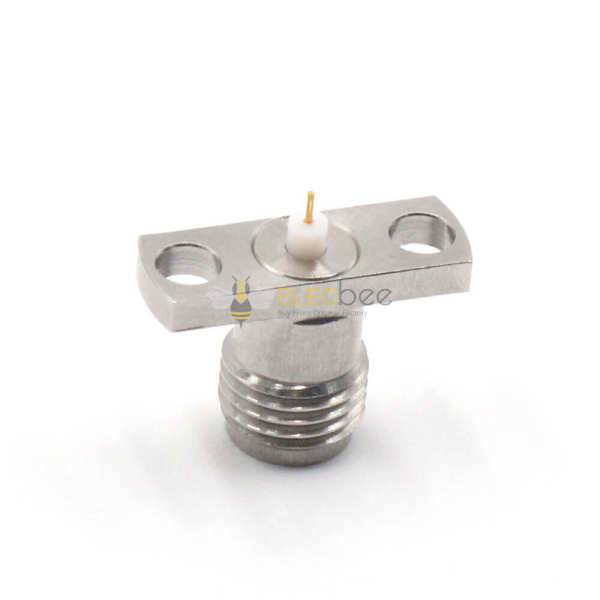

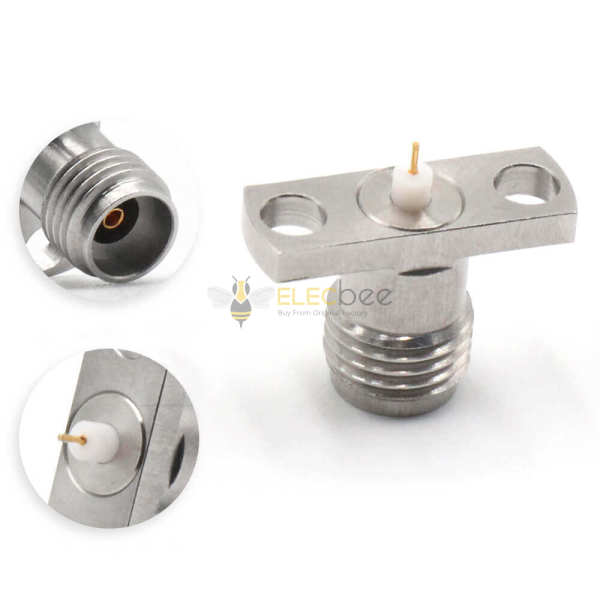

Elecbee 2,92 mm Airline-Steckverbinder, 15,8 x 5,7 mm / 0,625 x 0,223 Zoll Flansch 0,64 mm / 0,025″ Pin

SKU: EB-DRF-0068

Favoriten

Schlüsselmerkmale

2,92-mm-Steckverbinder für Hochfrequenz-Anwendungen.
Edelstahlgehäuse für Langlebigkeit und Zuverlässigkeit.
40-GHz-Leiterplattenmontage für Ultrahochfrequenz.
Zweiloch-Flansch für sichere Befestigung.

Beschreibung

Teilenummer: EB-DRF-0068
Beschreibung: 2,92-mm-Flugzeug-Schottstecker, 15,8 x 5,7 mm / 0,625 x 0,223 Zoll Flanschstecker mit Φ0,64 mm / 0,025″ Stiftanschluss.

Dieser EB-DRF-0068, 2,92 mm 2-Loch-Airline-Schottstecker mit einer Größe von 15,8 x 5,7 mm / 0,625 x 0,223 Zoll Flanschstecker, Φ0,64 mm / 0,025 Zoll Stiftanschluss,Frequenzbereich von DC bis 40 GHz, 50 Ω Impedanz, VSWR 1,15:1 (max.) für DC~40 GHz, 750 V Spannungsfestigkeit, ≥ 3000 mOhIsolationswiderstand, 500 Zyklen Haltbarkeit und -55°C~+165°C Betriebstemperatur.

Vorteile

Kleine Größe
Hohe Zuverlässigkeit
Gute mechanische Leistung
Breiter Frequenzbereich von DC bis 40 GHz

Anwendungen

Allzwecktest
Airline Bulkhead RF-Verbindung
Anwendung für Rack- und Panelmontage
Durchmesser 0,64 mm / 0,025″ Stiftanschluss

Hauptmerkmale

Polarität	Standard
Schnittstelle	2,92 mm
Steckertyp	Stecker
Connector-Geschlecht	Männlich
Impedanz	50Ω
Körperform	Gerade
Körpermontage	2-Loch-Flansch
Befestigungsmethode	Lot

Leistungsfunktionen

Frequenzbereich	Gleichstrom ~40 GHz
VSWR：	DC~40 GHz: 1,15:1 (max.)
Kontakt Widerstand	Mittelleiter ≤3,0 mΩ
Kontakt Widerstand	Außenleiter ≤2,0 mΩ
Isolationswiderstand	≥3000 mΩ
Spannungsfestigkeit	750V
Haltbarkeit	500 Zyklen
Betriebstemperatur	-55℃~+165℃

Materialvorgaben

Gehäuse	Typ Edelstahl 303
Gehäuse	Poliert und passiviert
Zentrumskontakt	Beryllium verkupfert
Zentrumskontakt	Gold (MIL-G-45204)
Isolatoren	PEI oder PEI & PTFE
