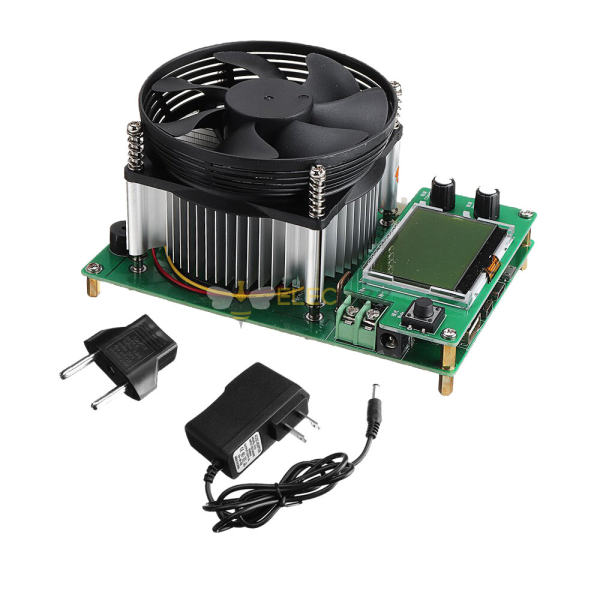

Elecbee LCD Digital Einstellbarer Konstantstrom Elektronischer Lastbatterietester Lithiumentladung

SKU: EB0047321

Favoriten

Schlüsselmerkmale

1. Bildschirm und Benutzeroberfläche

2,2-Zoll-LCM-Bildschirm, STN (Gelb-Grün-Modus), mehr Inhalt anzeigen, große Schrift, klare und nicht verletzende Augen,

10 reguläre Schnittstellen + 4 Grenzüberschreitungsalarmschnittstellen

1 englisches Display + 1 chinesisches Display (in 10 regulären Displays enthalten)

2. Eingangsschnittstelle testen

Reichhaltige Eingabeschnittstelle, um unterschiedliche Eingabeanforderungen zu erfüllen

20-A-Hochstrom-Okklusionsschraubensäule, Typ-A-USB, Mini-USB, Micro-USB, Typ-C, 5,5 x 2,1 mm Stecker

Beachten Sie, dass nur Hochstrom-Okklusionsschraubenpfosten einen Eingang von bis zu 10 A unterstützen, andere Anschlüsse werden nicht unterstützt

3. 3,7-Zoll-Lüfter Integrierter Kühlkörper, ABS-Basis, mit selbstsichernder Schraube, fest und langlebig

Leiser Lüfter 22 ± 3 dBA, Lagerlüfter, Dauerbetrieb für mehr als 40.000 Stunden

Intelligente Temperaturregelung, automatischer Start und Stopp, automatischer Start bei Temperatur über 40 °C

12 * 12 mm leichte Touch-Taste Bequem und leicht 100.000 Lebensdauer, eine Taste, mehrere Bedienelemente,

270 ° ± 5 ° großer einstellbarer Knopfwiderstand, Doppelknopfkombination, einfach einzustellen und empfindlich, schnelle Reaktion

M3 Kupfer und Kupfersäulen, das Modul ist solide und fest

Doppelschichtiges Design, einfaches und elegantes Aussehen

4. Überlaufschutz

Spannung, Strom, Stromüberschreitung, automatischer Stoppeingang, Ton + Schnittstelle, doppelte Alarmaufforderung, Schutzmodul und getestete Stromversorgung, um Schäden zu vermeiden

Niederspannungsschutz, Überspannungsschutz, Stromüberschreitungsschutz, Stromüberschreitungsschutz

Ausgestattet mit AC100V ~ 240V bis 12V Netzteil, chinesischem und englischem Handbuch, universell

EVA-Futter, mit leicht zu tragendem Karton, robust und schön, dämpfend und rollend

5. Anwendungsbereich

Allgemeiner Test von diversen Netzteilen, Adaptern, Datenleitungen etc.

Spezifikationen:

Stromspannung: DC 6 ~ 12 V

Schnittstelle: DC 5,0 V

Spannungsmessbereich: 0~150 V Genauigkeit: 0,05 V

Strom einstellbarer Bereich: 0 ~ 10 A Genauigkeit: 0,05 A

Kapazitätsbereich: 0 ~ 999,999 Ah Genauigkeit: 0,001 Ah

Kumulativer Bereich: 0 ~ 99999,9 Wh Genauigkeit: 0,01 Wh

Messbereich: 0 ~ 2999,9 W Genauigkeit: 0,01 W

Impedanzbereich: 0 ~ 999,9 Ω Genauigkeit: 0,01 Ω

Temperaturbereich: 0 ~ 99 ℃ Genauigkeit: 1 ℃

Maximales Timing: 999:59:59xa0 Genauigkeit: 1 s

Lüfter Kühlleistung:<150W

Schwellwert der Lüftersteuerung:Temp>40℃

Schwellenwert für Standby-Erinnerung:<2W/0,5h;

Timing-Funktion:>0,5 W Startzeit

Eingangsschnittstelle: 20-A-Hochstrom-Okklusionsschraubensäule, USB Typ A, Mini-USB, Micro-USB, USB Typ-C

Aktualisierungszeit:>500ms/Zeit

Messrate: 0,5 Mal/s

Überschreitungsalarm: Schnittstellenwarnung und Summeralarm

Spannungsüberlauf stoppt automatisch den Entladebereich: 0 ~ 150 V

Stromüberlauf stoppt automatisch den Entladebereich: 0 ~ 10A

Stromüberlauf stoppt automatisch den Entladebereich: 0 ~ 150 W

Anzeigebildschirm: LCM-Anzeige

Größe:149×96×80mm/195×105×135mm

Verbrauch:<1,5A

Betriebstemperatur:-10~60℃

Betriebsfeuchtigkeit:10~80

Funktionsbeschreibung der Modustaste:

1. Klicken Sie auf , um zwischen den einzelnen Anzeigeschnittstellen umzuschalten

2. Die Funktion der Tastenbedienung in der 2-4-Schnittstelle ist wie folgt:

A. Drücken Sie lange auf alle Datensätze, um sie zu löschen;

B.Doppelklicken Sie auf die Kapazität (Ah), um sie auf Null zurückzusetzen;

C.Dreitaktleistung (Wh) auf Null zurückgesetzt;

D.Viertaktleistung (00:00:00) auf Null zurückgesetzt;

E. Sieben aufeinanderfolgende Treffer ohne Last, wodurch der aktuelle Nullpunkt in der aktuellen Temperaturumgebung genau ist. Die Kalibrierung wird für eine genaue Messung bei niedrigen Strömen auf Null gesetzt. Alle Parameter auf die Werkseinstellungen zurücksetzen.

3. Die Bedienfunktionen der Tasten unter den Schnittstellen 6, 7, 9, 11 und 13 sind wie folgt:

A. Doppelklicken Sie auf den Parameterwert, um ihn zu erhöhen, doppelklicken Sie auf den Parameter und halten Sie ihn gedrückt, um ihn weiter zu erhöhen;

B. Der Wert des Dreitaktparameters wird reduziert und die Länge des Dreitakts wird weiter verringert.

Wie benutzt man:

1. Eingangsspannung × Strom ≤ 150 W;

2. Schalten Sie die Laststromversorgung ein, und die Grob- und Feineinstellknöpfe werden auf Null zurückgesetzt (gegen den Uhrzeigersinn bis zum Ende).

3. Drücken Sie lange auf die Modustaste, um alle Daten zu löschen;

4. Schließen Sie die zu testende Stromversorgung an und stellen Sie den Entladestrom langsam mit dem Feineinstellungsknopf ein. Wenn die Feineinstellung den Stromwert nicht erreichen kann, wird die Feineinstellung auf Null zurückgesetzt und der Grobeinstellungsknopf wird langsam eingestellt. Und zwar mit Feinjustierung, bis der gewünschte Stromwert erreicht ist.

5. Es wird empfohlen, die Abschaltspannung (niedrigerer Spannungseingang) einzustellen, wenn die Batterie entladen ist, um Schäden durch übermäßige Entladung zu vermeiden.
