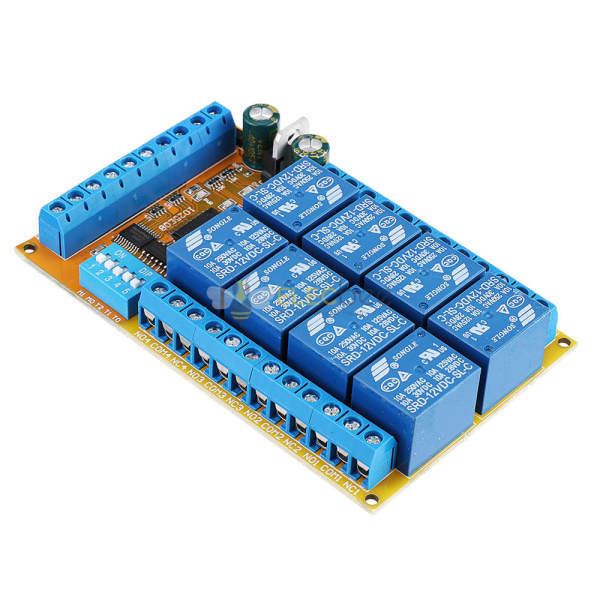

Elecbee DC 5V 12V 24V 8-Kanal-Multifunktions-Leistungskonditionierer DIP-Schalter Verzögerungs-Verriegelungs-Relaismodul

SKU: EB0046340

Favoriten

Schlüsselmerkmale

- 8-Kanal-Relais, jeder Kanal unabhängig ausgelöste unabhängige Verzögerung, stören sich nicht gegenseitig.

- 4 Arten von Funktionsmodus: Verzögerung / Nicht sperrend (momentan); Selbsthemmung (Toggle); Verriegelung (Latch);

- Low-Puls-Trigger (Verbinden Sie die Stromversorgung GND über die Trigger-Taste oder die Low-Level-Steuerung über den MCU-IO-Port)

- Der Funktionsmodus und die Verzögerungszeit werden durch den DIP-Schalter ausgewählt.

Nomen Bedeutung:

NO : Relais-Schließerkontakt

COM: Gemeinsamer Kontakt des Relais

NC : Öffnerkontakt des Relais

Relais offen: COM verbinden NO.

Relais schließen: COM trennen NO.

Anwendungen:

Automobilelektronik

AC-DC-Motor

Stromversorgung für Audioverstärker.

Kraft-Haarspülung

LED

Intelligentes Zuhause

Notfallbeleuchtung

MCU-Entwicklungsboard

Spielzeugauto

EIN MEGA2560

SPS

Wie benutzt man:

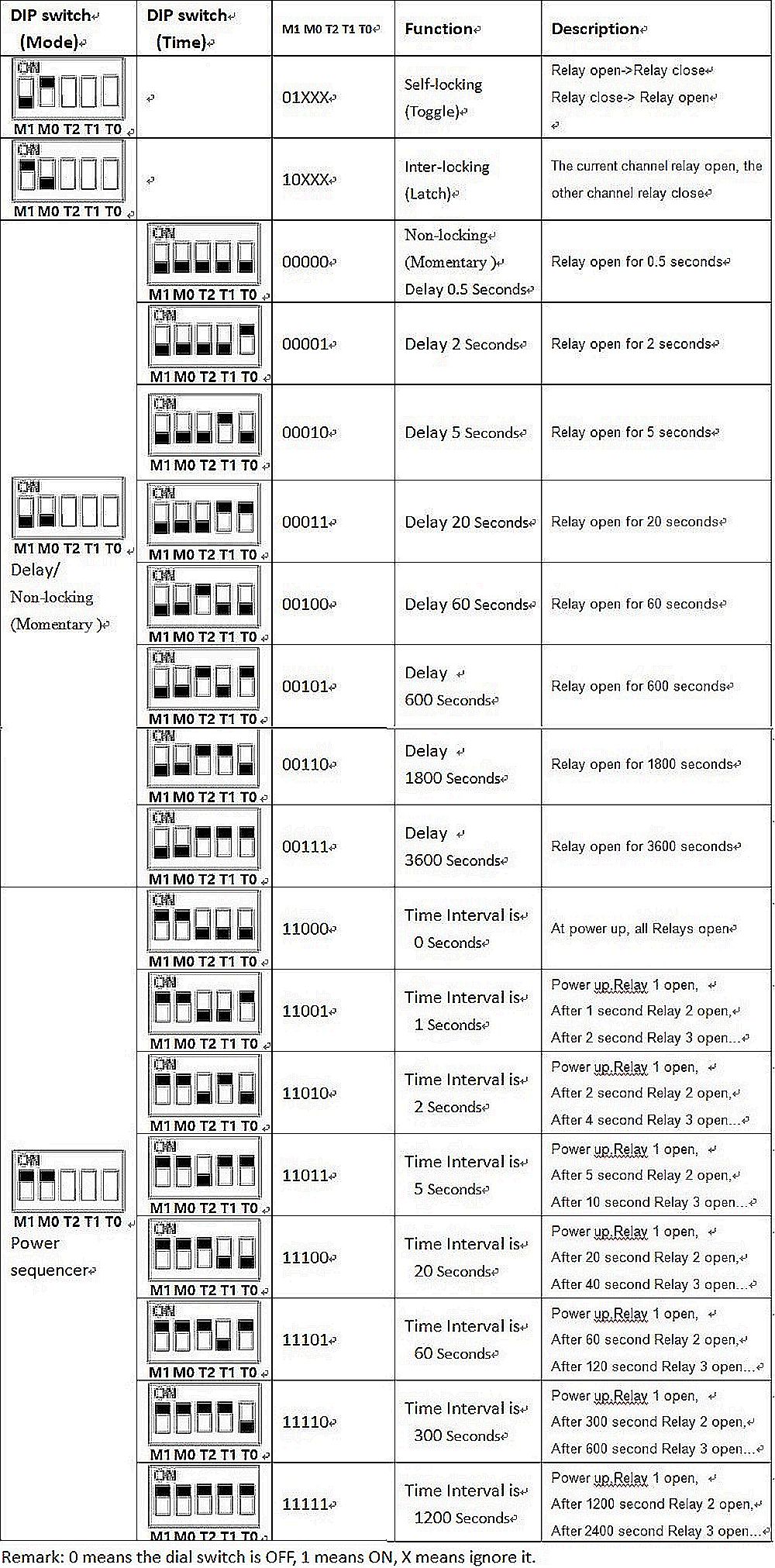

Wählen Sie den gewünschten Funktionsmodus und die Verzögerungszeit über den DIP-Schalter auf der Platine.

Hinweis: Nach dem Ändern des DIP-Schalters wieder einschalten

Spezifikationen

Ähnliche Produkte anzeigen >

Attribut

Wert

Suchen

Spannung - Eingang

AC 85-265V

Ähnliche Produkte anzeigen >

Beschreibung

Spezifikationen:

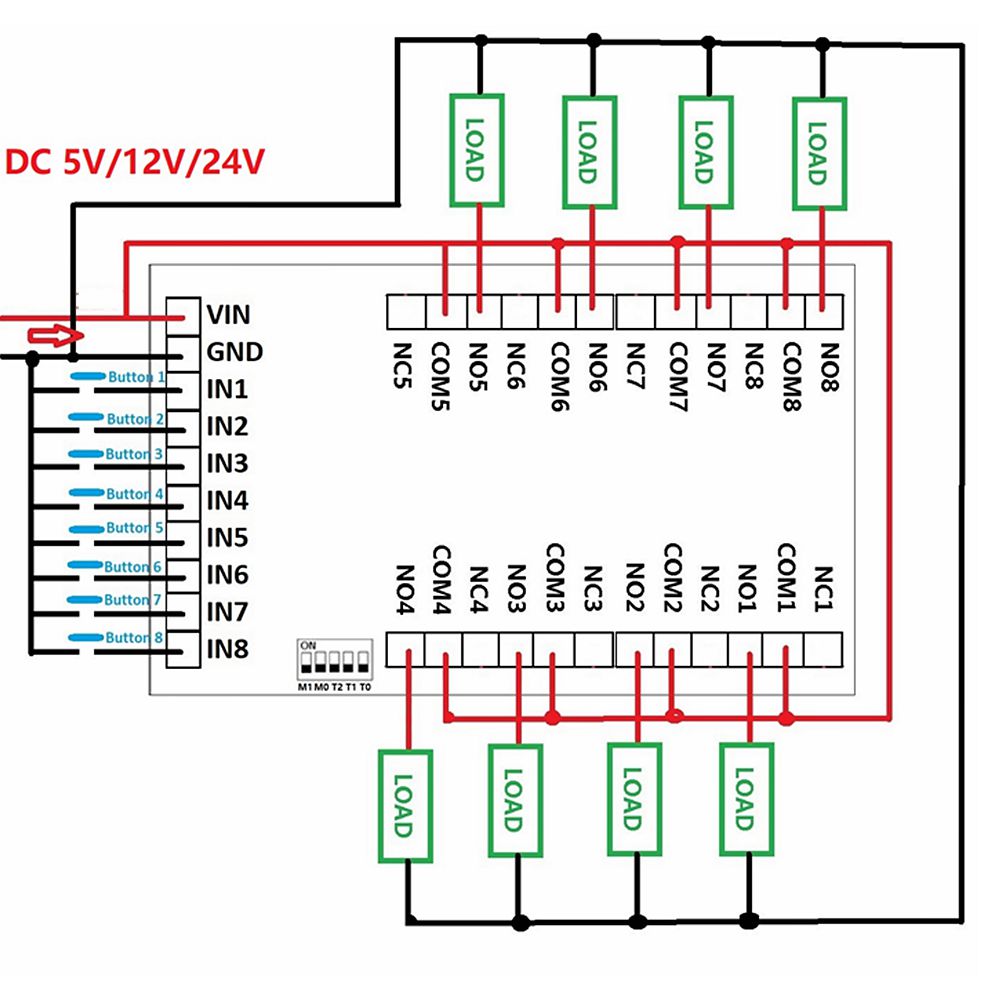

- Betriebsspannung: DC 5 V/ DC 12 V/ DC 24 V (Optional)

- Betriebsstrom (DC 12 V): Standby-Strom 6 mA, 1 Relais offen 35 mA, 2 Relais offen 64 mA, 3 Relais offen 92 mA, 4 Relais offen 120 mA, 5 Relais offen 148 mA, 6 Relais offen 176 mA, 7 Relais offen 204 mA, 8 Relais offen 231MA

- Größe: 99 x 62 x 20 mm

- Gewicht: 120 g

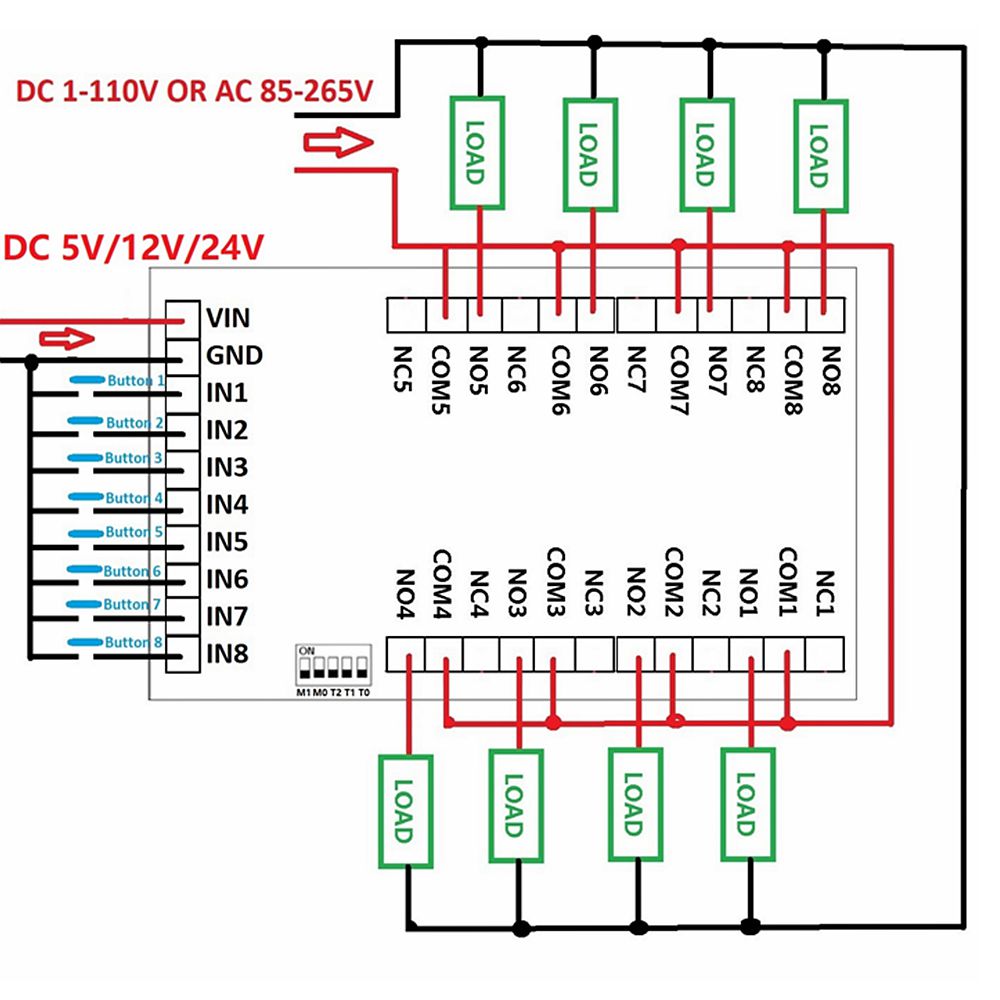

- Maximale Belastbarkeit des Relais: DC 1-110 V/5 A; Wechselstrom 85-265 V/6 A

1 x DC 5V 12V 24V 8-Kanal-Multifunktions-Selbstverriegelungs-Momentan-Relaismodul
