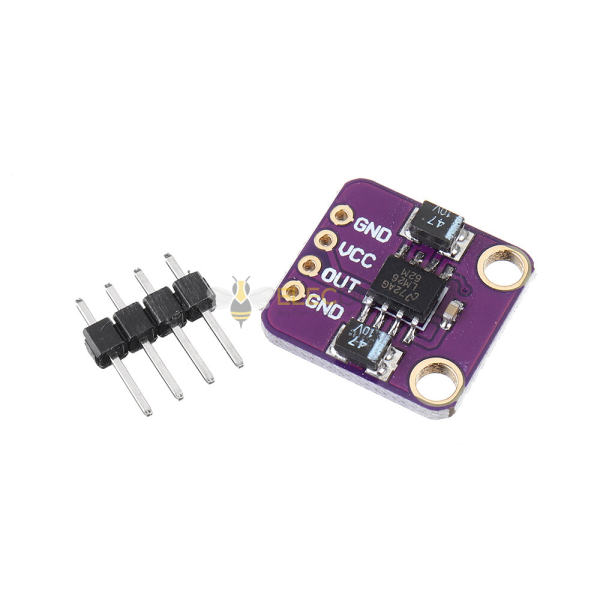

Elecbee 5 stücke -2662 LM2662 1,5-5,5 V 400 mA Negative Polarität Inversion Kondensator Schaltplatine Stromversorgungsmodul

SKU: EB0047095

Favoriten

Schlüsselmerkmale

1. Polaritätsumkehrmodul, für die gleiche positive Spannung in eine negative Spannung. Um für die negative Versorgung und die negative Referenz des Operationsverstärkers zu sorgen. Geben Sie eine positive Spannung ein, eine negative Ausgangsspannung.

2. Maximaler Strom 200 mA, genug, um die negative Versorgung des Operationsverstärkers, die negative Referenz und andere Bedürfnisse zu versorgen.

3. Die Ladungspumpenschaltung ist einfach, klein, geringe Welligkeit von 15 mV !!!

4. Die maximale Effizienz von 99%.

Vorsichtsmaßnahmen:

1. Der Ausgangswiderstand der Ladungspumpe ist ungeregelt, da der Ausgangsstrom ansteigt, nimmt die Spannung allmählich ab, dies ist ein normales Phänomen, unbedingt wissen!

2. Polarität von Ein- und Ausgang nicht vertauschen, da dies das Modul beschädigen kann!

3. Die Eingangsspannung sollte den Grenzwert nicht überschreiten. Modell LM2662 maximal 5,5 V, sonst durchbrennen!

Modulauswahl:

Modell LM2662: Theoretischer Strom 200 mA, der tatsächliche maximale Ausgangsstrom bis zu 400 mA, die Eingangsspannung 1,5-5,5 V. Mit Frequenzauswahl und niedriger Eingangsauswahl.

Das Polaritätsumkehrmodul vom Ladungspumpentyp, das angepasst ist, um eine negative Spannungsreferenz zu erzeugen, die negative Stromversorgung des Operationsverstärkers und andere Niedrigstromanwendungen.

Pin-Definition:

V +: Positiver Spannungseingang;

V-: Ausgangsklemme für negative Spannung;

GND: Stromerde.

FC-Zeichen: LM2662-Frequenzauswahlklemme, Kurzschluss 150 kHz, Trennung 20 kHz (ICL7660 ungültig), es wird dringend empfohlen, FC kurzzuschließen, extrem niedrige Welligkeit.

LV-Logo: Niedriger Auswahlanschluss, die Eingangsspannung beträgt weniger als 3,5 V Kurzschluss, kann die Ausgangsleistung verbessern.

Spezifikationen

Ähnliche Produkte anzeigen >

Attribut

Wert

Suchen

Modell

LM2662

Ähnliche Produkte anzeigen >

Beschreibung

5 x LM2662 Spannungswandler-Versorgungsmodul

5pcs-CJMCU-2662-LM2662-15-55V-400mA-Negative-Polarity-Inversion-Capacitor-Switch-Board-Negative-Volt-1652481
