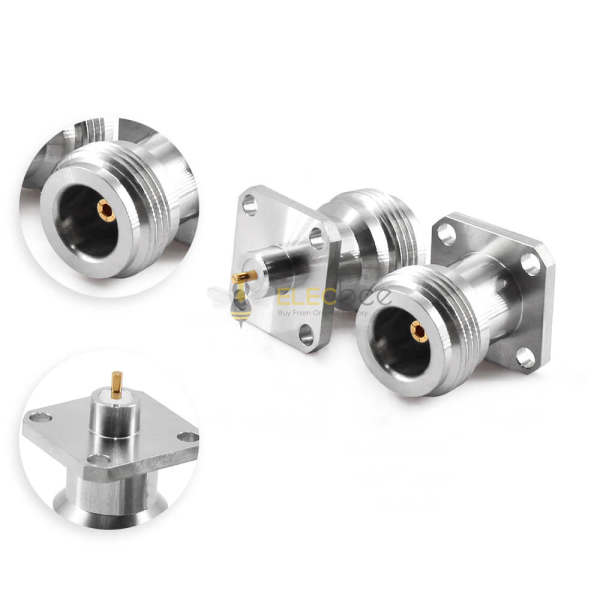

Elecbee N-Typ-Schottbuchse, 12,7 mm / 0,500″ quadratischer Flansch mit Φ1,27 mm / 0,050″ Stift
SKU: EB-DRF-0114
Favoriten
Schlüsselmerkmale
- Hochfrequente 18-GHz-RF-Leistung für zuverlässige Signalübertragung.
- Robuste Konstruktion aus Edelstahl für lange Haltbarkeit.
- Vier-Loch-Flansch sorgt für sicheren und stabilen Sitz.
- N-Steckverbinder Buchse ideal für Leiterplatten- und Durchführungsanwendungen.
Mehr anzeigen
Beschreibung
Teilenummer: EB-DRF-0114
Beschreibung: HF-Buchse vom Typ N, Bulkhead-HF-Steckverbinder, 12,7 mm / 0,500″ Vierkantflanschbuchse mit Φ1,27 mm / 0,050″ Stiftanschluss.
Dieser EB-DRF-0114, 4-Loch-N-Typ-HF-Buchsensteckverbinder mit quadratischer Flanschbuchse der Größe 12,7 mm / 0,500 Zoll mit Φ1,27 mm / 0,050 Zoll Stiftanschluss, Frequenzbereich von DC bis 18 GHz, 50 Ω Impedanz, VSWR 1,15: 1 (max.) für DC~18 GHz, 1500 V Spannungsfestigkeit, ≥5000 mOhIsolationswiderstand, 500 Zyklen Haltbarkeit und -55°C~+165°C Betriebstemperatur.
Vorteile
- Große Größe
- Hohe Zuverlässigkeit
- Gute mechanische Leistung
- Breiter Frequenzbereich von DC bis 18 GHz
Anwendungen
- Allzwecktest
- HF-Kommunikationsgerät
- Anwendung für Rack- und Panelmontage
- Φ1,27 mm / 0,050 Zoll Stiftanschluss
Hauptmerkmale
| Polarität | Standard |
| Schnittstelle | N-Typ |
| Steckertyp | Jack |
| Connector-Geschlecht | Weiblich |
| Impedanz | 50Ω |
| Körperform | Gerade |
| Körpermontage | 4-Loch-Flansch |
| Befestigungsmethode | Lot |
Leistungsfunktionen
| Frequenzbereich | Gleichstrom ~18 GHz |
| VSWR： | DC~18 GHz: 1,15:1 (max.) |
| Kontakt Widerstand | Mittelleiter ≤1,0 mΩ |
| Außenleiter ≤0,2 mΩ | |
| Isolationswiderstand | ≥5000 mΩ |
| Spannungsfestigkeit | 1500 V |
| Haltbarkeit | 500 Zyklen |
| Betriebstemperatur | -55℃~+165℃ |
Materialvorgaben
| Gehäuse | Typ Edelstahl 303 |
| Poliert und passiviert | |
| Zentrumskontakt | Beryllium verkupfert |
| Gold (MIL-G-45204) | |
| Isolatoren | PTFE & PEI |
