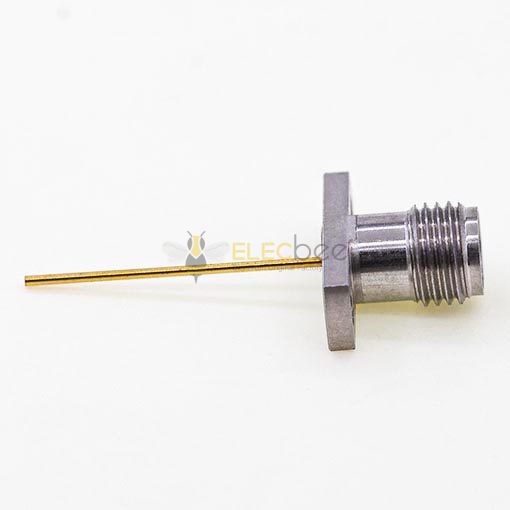

Elecbee SMA-Buchse, 12,7 x 4,8 mm / 0,500 x 0,189 Zoll Flansch 0,64 mm / 0,025″ Pin
SKU: EB-DRF-0139
Favoriten
Schlüsselmerkmale
- Kompakter SMA-Steckverbinder für zuverlässige HF-Verbindungen.
- Präziser 0,64-mm-Stift für sichere Signalübertragung.
- Ideal für die Panelmontage mit robustem Flanschdesign.
Mehr anzeigen
Beschreibung
Teilenummer: EB-DRF-0139
Beschreibung: SMA Airline Bulkhead Connector, 12,7 x 4,8 mm / 0,500 x 0,189 Zoll Flanschbuchse & Durchmesser 0,64 mm / 0,025″ Stiftanschluss.
Dieser EB-DRF-0139, 2-Loch-SMA-Buchse für Fluglinien-Schottverbinder, mit einer Größe von 12,7 x 4,8 mm / 0,500 x 0,189 Zoll Flanschbuchse und einem Durchmesser von 0,64 mm / 0,025″ Stiftanschluss, Frequenzbereich von DC bis 27 GHz, 50 Ω Impedanz, VSWR 1,10:1 (max.) für DC~18GHz und 1,15:1 (max.) für 18GHz~27GHz, 500 Zyklen Haltbarkeit und -55°C~+165°C Betriebstemperatur.
Vorteile
- Kleine Größe
- Hohe Zuverlässigkeit
- Gute mechanische Leistung
- Breiter Frequenzbereich von DC bis 27 GHz
Anwendungen
- Allzwecktest
- SMA Airline Schottanschluss
- Anwendung für Rack- und Panelmontage
- Durchmesser 0,64 mm / 0,025″ Stiftanschluss
Hauptmerkmale
| Polarität | Standard |
| Steckertyp | SMA |
| Connector-Geschlecht | Weiblich |
| Impedanz | 50Ω |
| Körperform | Gerade |
| Plattenmontage | 2-Loch-Flansch |
| Befestigungsmethode | Lot |
| Frequenzbereich | Gleichstrom ~ 27 GHz |
Leistungsfunktionen
| VSWR： | DC~18 GHz: 1,10:1 (max.) |
| 18 GHz ~ 27 GHz: 1,15: 1 (max.) | |
| Kontakt Widerstand | Mittelleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Isolationswiderstand | ≥5000 MΩ |
| Spannungsfestigkeit | 1000 V |
| Haltbarkeit | 500 Zyklen |
| Betriebstemperatur | -55℃~+165℃ |
Materialvorgaben
| Gehäuse | Typ Edelstahl 303 |
| Poliert und passiviert | |
| Zentrumskontakt | Beryllium verkupfert |
| Gold (MIL-G-45204) | |
| Isolatoren | PTFE & PEI |
