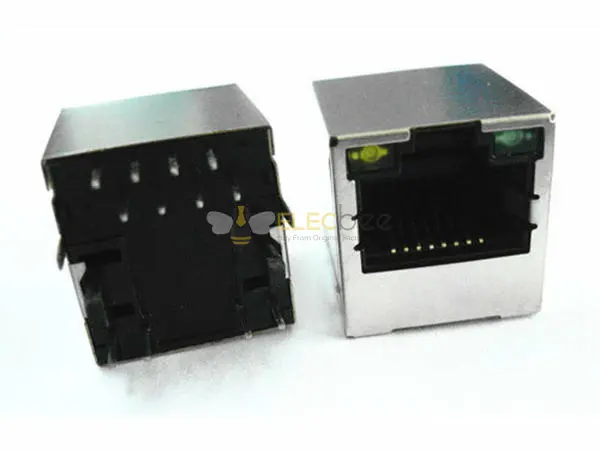

Elecbee HY951180A Aufrechter 1-Port-RJ45-Steckverbinder mit Magnetics-LED

SKU: EB-506-0010

Favoriten

Schlüsselmerkmale

Hochwertiger aufrechter RJ45-Stecker mit integrierter Magnettechnik.
Langlebiges Metallgehäuse für mehr Haltbarkeit und Abschirmung.
Kompaktes 45°-Design spart Platz und verbessert Kabelmanagement.

Datasheet

EB-506-0010

Beschreibung

Aufrechter RJ45-Steckverbinder mit 1x1Port-Tab und integrierter magnetischer LED für 10/100Base-TX-NIC-Anwendungen

Höhepunkte

RoHS-konform (Pb-frei)
Entwickelt für die Anwendung von Netzwerkschnittstellenkarten
Erfüllt oder übertrifft die IEEE802.3-Standards einschließlich 350uH Min OCL mit 8mA
Hohe Leistung für EMI-Unterdrückung, Übersprechen und Rückflussdämpfung
Mindestisolation von 1500 Vrms gemäß IEEE 2.3-Anforderung
Minimieren Sie den PCB-Platz und vereinfachen Sie das PCB-Layout
Weniger magnetische Komponenten auf der Leiterplatte, höhere Zuverlässigkeit und Ausbeute

Ressourcen

Datenblatt

Zusatzinformation

Marke:

HanRun-Elektronik

Isolation:

1500 Vrms (UTP-Seite zu Chip-Seite)

Einfügedämpfung:

-1,0 dB max. bei 300 kHz bis 100 MHz

OCL:

350uH Min. bei 100KHz 100mV mit 8mADC

Rückflussdämpfung:

-20dB Min. bei 1MHz~10MHz / -16dB Min. bei 10MHz~30MHz -12dB Min. bei 30MHz~60MHz / -10dB Min. bei 60MHz~80MHz

Gleichtaktunterdrückung:

-30dB Min. bei 1MHz~50MHz -20dB Min. bei 50MHz~150MHz

Übersprechen:

-40 dB typ. bei 1 MHz bis 30 MHz / -35 dB typ. bei 30 MHz bis 60 MHz -30 dB typ. bei 60 MHz bis 100 MHz

Konform:

RoHS

Paket:

RJ45-Plugin

LED-Farbe:

Gier, Gelb
