Elecbee MAX30102 اختبار تردد ضربات القلب وحدة استشعار معدل ضربات القلب كشف النبض اختبار تركيز الأكسجين في الدم
SKU: EB0043812
المفضلة
الميزات الرئيسية

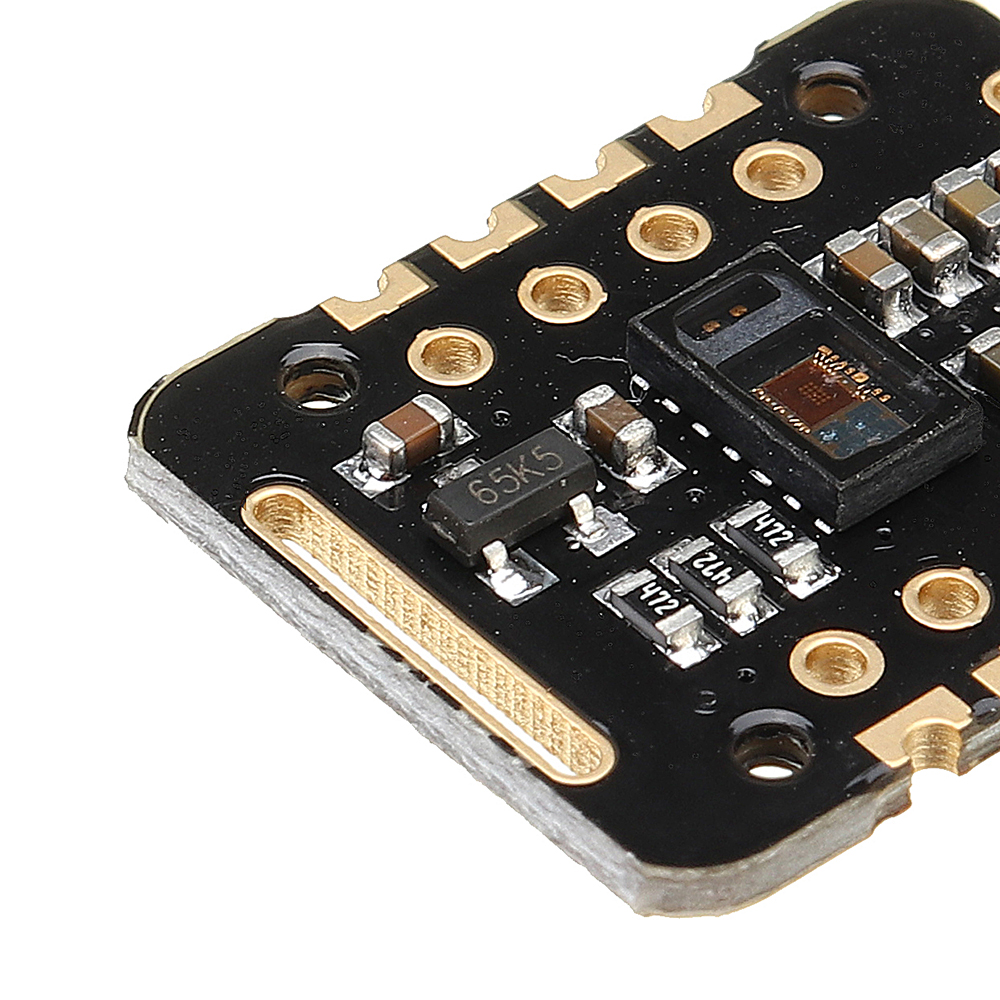

- MAX30102 عبارة عن وحدة مستشعر حيوي لمقياس النبض ومراقب معدل ضربات القلب. إنه يدمج مؤشر LED أحمر ومؤشر LED يعمل بالأشعة تحت الحمراء وكاشف ضوئي ومكونات بصرية ودوائر إلكترونية منخفضة الضوضاء مع قمع الإضاءة المحيطة.
- يتميز MAX30102 بمصدر طاقة 1.8 فولت ومصدر طاقة منفصل 5.0 فولت لمصابيح LED الداخلية لمعدل ضربات القلب واكتساب الأكسجين في الدم في الأجهزة القابلة للارتداء ، والتي يتم ارتداؤها على الأصابع وشحمة الأذن والمعصم. يمكن لواجهة الاتصال القياسية المتوافقة مع I2C أن تنقل القيم المجمعة إلى KL25Z ووحدات تحكم دقيقة أخرى لمعدل ضربات القلب وحساب الأكسجين في الدم.
- بالإضافة إلى ذلك ، يمكن للرقاقة أيضًا إيقاف تشغيل الوحدة من خلال البرنامج ، ويقترب تيار الاستعداد من الصفر ، ويتم الحفاظ على مصدر الطاقة دائمًا. نظرًا لأدائها الممتاز ، تُستخدم الشريحة على نطاق واسع في الهواتف المحمولة من سلسلة Samsun Galaxy S.
- بالمقارنة مع الجيل السابق MAX30100 ، تدمج الشريحة غطاء زجاجي للتخلص بشكل فعال من تداخل الضوء الخارجي والداخلي ، وتتمتع بأفضل أداء موثوق.
المعلمات الرئيسية:
الطول الموجي الذروة LED: 660nm / 880nm
جهد إمداد الطاقة LED: 3.3 ~ 5V
نوع إشارة الكشف: إشارة انعكاس الضوء (PPG)

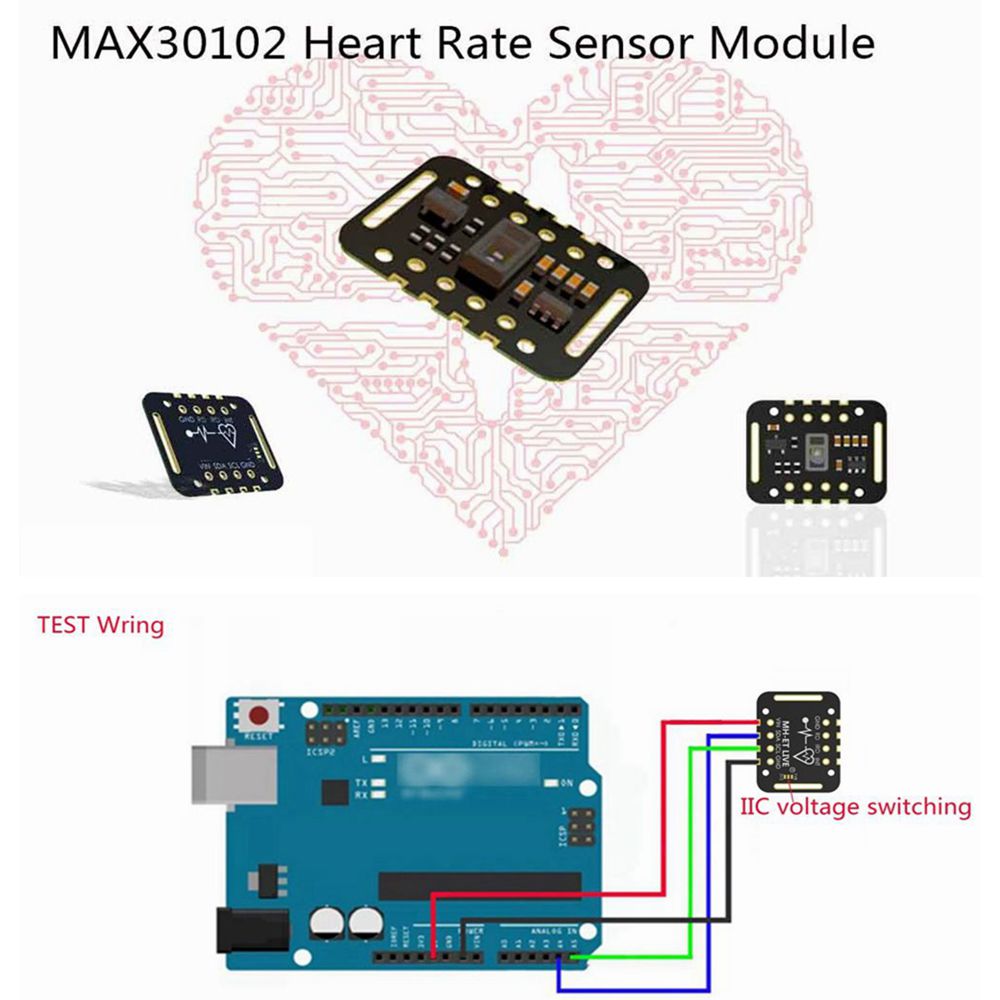

واجهة إشارة الخرج: واجهة I2C
جهد واجهة الاتصال: 1.8 ~ 3.3 فولت ~ 5 فولت (اختياري)

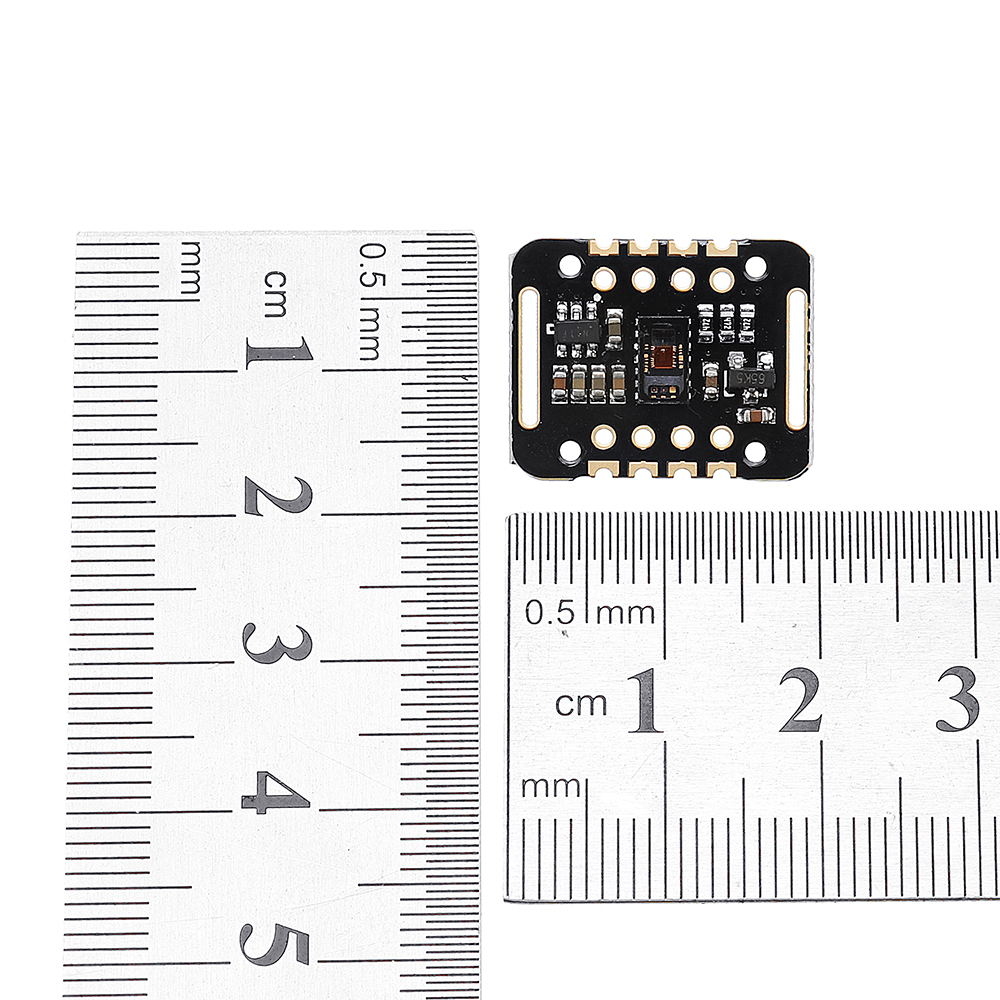

حجم ثقب التجميع المحجوز للوحة: 0.5 × 8.5 مللي متر

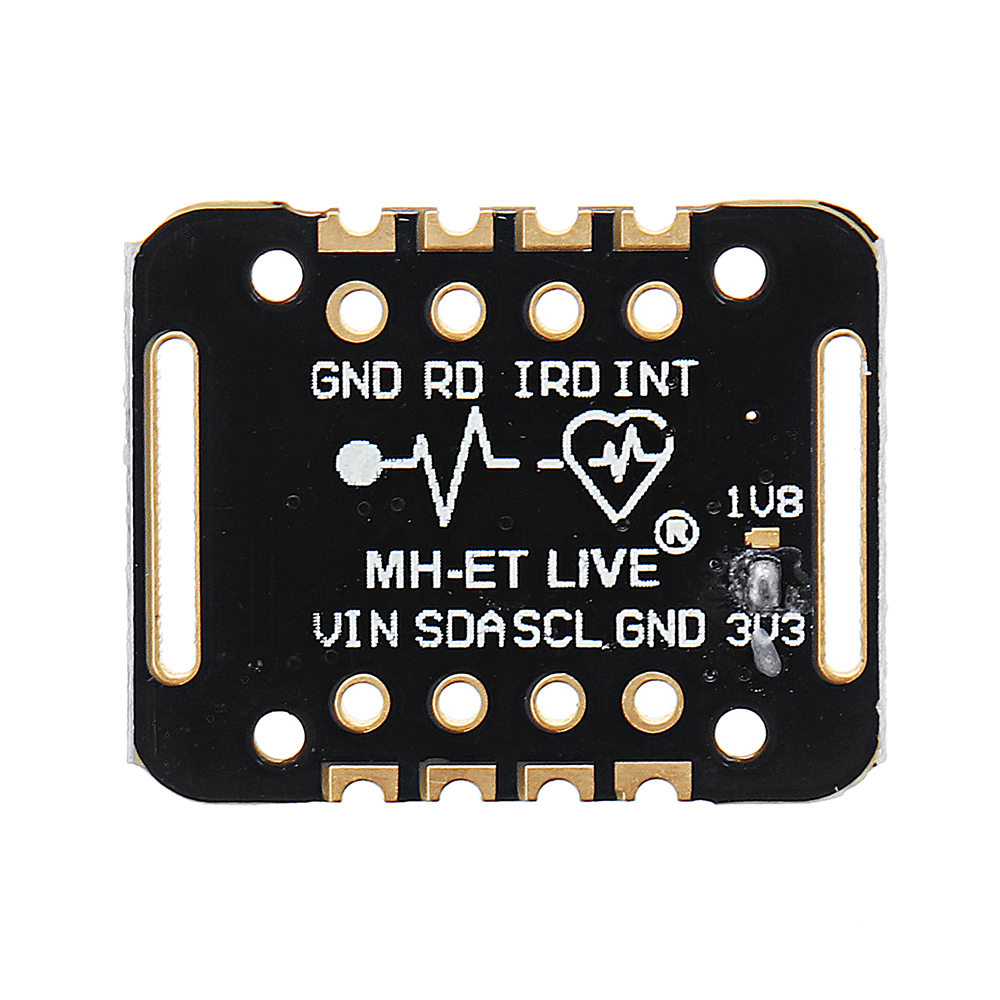

دبوس الوصف:
VIN: محطة إدخال الطاقة الرئيسية 1.8-5 فولت
لوحة 3 بت: حدد مستوى السحب للحافلة ، اعتمادًا على الجهد الرئيسي للدبوس ، حدد 1.8 فولت أو 3_3 فولت (يحتوي هذا الطرف على 3.3 فولت وما فوق)
SCL: الساعة المتصلة بحافلة I2C ؛
SDA: البيانات المتصلة بحافلة I2C ؛
المترجم: دبوس المقاطعة لرقاقة MAX30102 ؛
RD: الطرف الأرضي LED الأحمر لشريحة MAX30102 ، غير متصل بشكل عام ؛
IRD: أرض IR LED لرقاقة MAX30102 غير متصلة بشكل عام ؛
GND: سلك أرضي.
وصف المبدأ:
- طريقة إذابة الضوء: قياس النبض وتشبع الأكسجين في الدم باستخدام الأنسجة البشرية لإحداث نفاذية مختلفة عندما ينبض الأوعية الدموية ؛
- مصدر الضوء: الطول الموجي المحدد للديود الباعث للضوء الانتقائي للأوكسي هيموغلوبين (H bO 2) والهيموغلوبين (Hb) في الدم الشرياني ؛
- يتم تحويل النفاذية إلى إشارة كهربائية: يؤدي التغيير في حجم النبض الشرياني إلى حدوث تغيير في نفاذية الضوء. في هذا الوقت ، يستقبل المتغير الكهروضوئي الضوء المنعكس من الأنسجة البشرية ، ويحولها إلى إشارة كهربائية ، ويضخمها ويخرجها.
عرض المزيد
الوصف

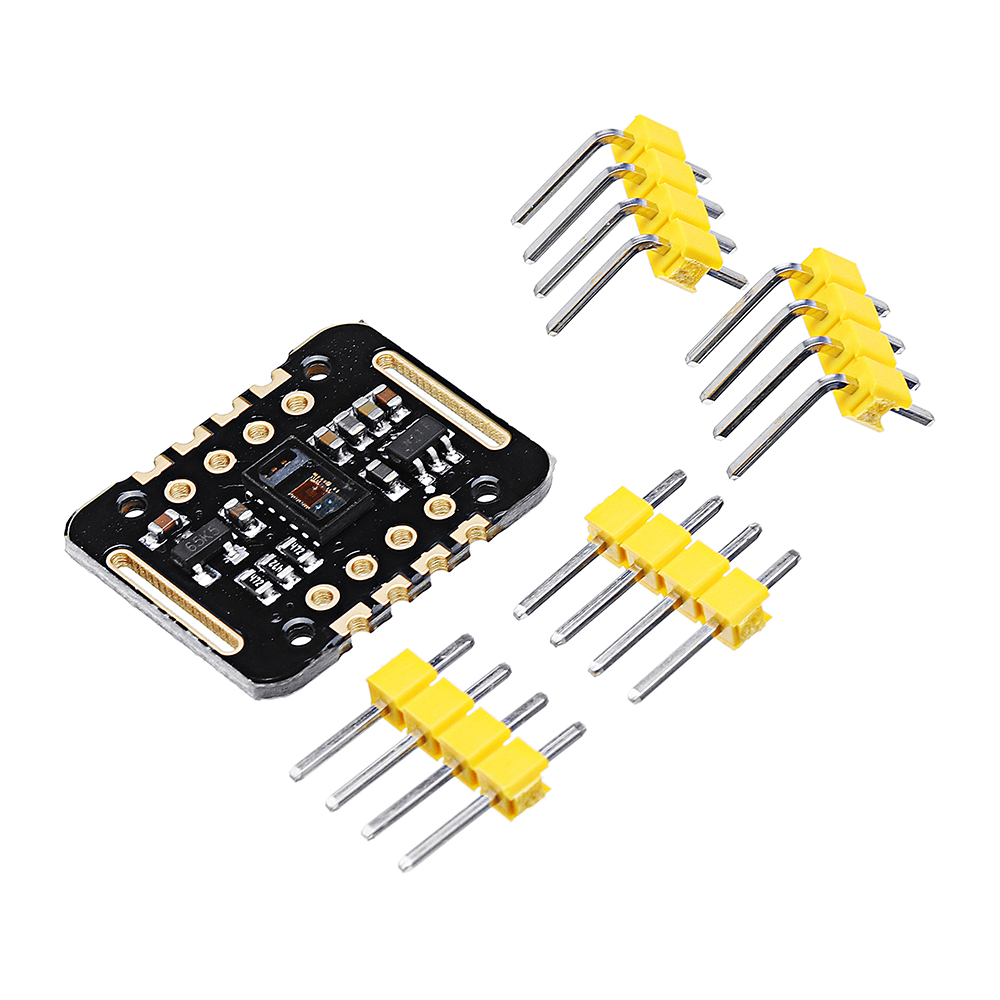

1 × وحدة استشعار نبضات القلب
1 × وحدة استشعار نبضات القلب
