Name: Elecbee HSD LVDS B التوصيل بزاوية قائمة إلى B مباشرة التوصيل كابل كاميرا فيديو للسيارة للسيارة 50 سم
Brand: Elecbee
SKU: EB-014-0334-C
Price: 2184.00 USD
Availability: InStock

المواصفات

عرض منتجات مشابهة >

السمة

القيمة

بحث

درجة حرارة التشغيل

-40 درجة مئوية ~ + 105 درجة مئوية

التدريع

محمية

حماية الدخول

IP67

سلسلة الموصل الأولى

HSD 4P

نوع الاتصال الأول

دبوس ذكر

نوع الاتصال الثاني

دبوس ذكر

اتجاه الموصل الأول

مستقيم

اتجاه الموصل الثاني

الزاوية اليمنى

نوع تجميع الكابل

جولة

طول الكابل

50CM

لون الكابل

أسود

سلسلة الموصل الثانية

HSD 4P

الوثيقة

100 أوم

كابل مناسب

LVDS

نطاق التردد

DC~6GHz

مفتاح الموصل الأول

الرمز B

مفتاح الموصل الثاني

الرمز B

عرض منتجات مشابهة >

الوصف

اتصال بيانات عالية السرعة في السيارة

جمعيات كابل HSD لأنظمة بيانات السيارات

استكشاف تجميعات كابلات HSD مصممة لتوصيلات البيانات التفاضلية المحمية بين كاميرات السيارة والشاشات ووحدات المعلومات والترفيه والمنافذ الاستهلاكية ووحدات التحكم الإلكترونية. يمكن لواجهة HSD دعم تصميمات النظام باستخدام LVDS و GVIF و USB و IEEE 1394 وبروتوكولات إيثرنت المتوافقة.

HSD automotive cable assemblies and high-speed data connectors

البيانات التفاضلية المحمية خيارات ترميز متعددة الكاميرا وروابط العرض جمعيات الكابلات HSD المخصصة

تطبيقات تجميع كابل HSD

توفر HSD interconnects مسارًا مدمجًا ومحميًا لنقل البيانات عالية السرعة عبر معلومات السيارات والتصوير وأنظمة التحكم.

Vehicle applications for HSD camera, display, infotainment and high-speed data cable assemblies

الكاميرات وأجهزة الاستشعار وصلات كاميرا عالية الدقة ومسارات بيانات الاستشعار لأنظمة الكشف والتقييم والاستجابة للمركبات.

المعلومات والترفيه والشاشات اتصالات لوحدات المعلومات والترفيه ووحدات العرض ووظائف التلفزيون والموانئ الاستهلاكية داخل السيارة.

وحدات الحوسبة والتحكم روابط بيانات محمية بين منصات الحوسبة عالية الأداء ووحدات التحكم في البلد والوحدات الإلكترونية ذات الصلة.

بروتوكولات البيانات المتوافقة دعم يعتمد على النظام لبروتوكولات LVDS و GVIF و USB و IEEE 1394 و Ethernet. لتخطيط واجهة إيثرنت الأحدث، راجع موقعنا دليل كابل إيثرنت للسيارات.

المفاتيح الميكانيكية والتحديد

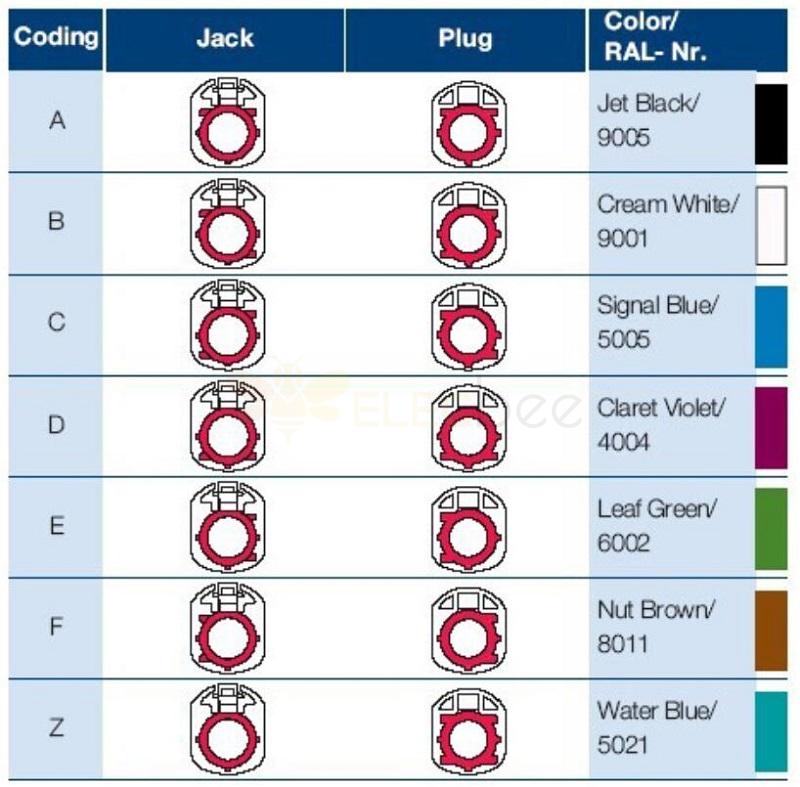

HSD موصل خيارات الترميز

تتوفر أغطية HSD مع رموز ميكانيكية مختلفة وتعريفات اللون. يجب أن يتطابق الرمز المحدد مع موصل التزاوج وتكوين النظام المقصود ؛ العلب ذات المفاتيح المختلفة ليست قابلة للتبديل.

HSD connector coding chart with automotive mechanical key and color options

قم بتأكيد رمز HSD ، وجنس الموصل ، واتجاه خروج الكابل وواجهة التزاوج قبل الطلب. تساعد ألوان الترميز في تحديد الهوية ، ولكن يجب أن يحدد المفتاح الميكانيكي ومواصفات الموصل الكاملة التوافق.

موصل هندسة مرجعية

HSD واجهة الأبعاد

استخدم رسم الواجهة كمرجع هندسي عند التحقق من تغليف الموصل ومساحة اللوحة وظروف التزاوج. يجب تأكيد الأبعاد النهائية مقابل رقم الجزء المحدد بالضبط.

HSD automotive connector interface dimensions and mating reference drawing

HSD cable wiring structure for shielded differential automotive data transmission

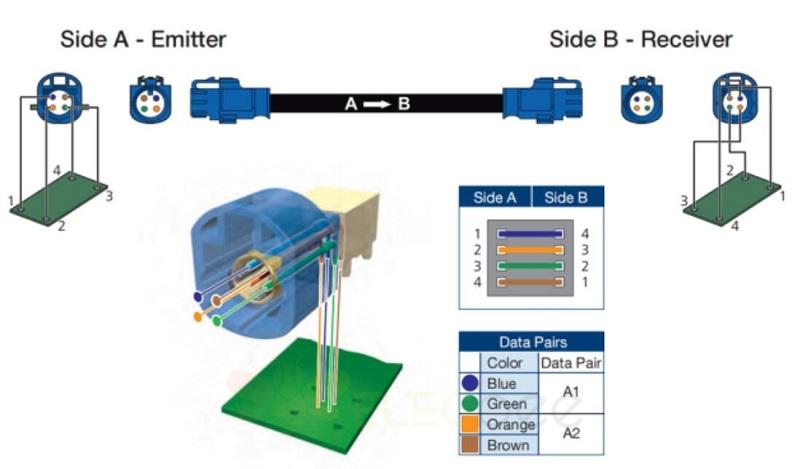

HSD الأسلاك والكابلات البناء

تجمع تجميعات كابلات HSD بين موصلات الإشارات التفاضلية مع التدريع في نظام موصل السيارات المصمم للبيانات عالية السرعة. يجب اختيار نوع الكابل ، والمعاوقة ، والتدريع ، وتعيين الموصل وطول التجميع وفقًا للبروتوكول ، وواجهة المعدات وبيئة توجيه السيارة.

كيفية تحديد تجميع كابل HSD الخاص بك

1. التطبيق والبروتوكول تحديد الكاميرا أو العرض أو المعلومات والترفيه أو USB أو LVDS أو نظام Ethernet.

2. ترميز الموصل قم بتأكيد رمز HSD والجنس والتوجيه وموصل التزاوج.

3. كابل & بينوت توفير نوع الكابل ، الطول ، متطلبات التدريع ، الأسلاك وتعيين الدبوس.

4. كمية المشروع مشاركة النموذج الأولي ومتطلبات كمية الإنتاج للمراجعة.

تصفح ذات صلة حلول تجميع كابل السيارات أو المراجعة المتاحة HSD موصل وتكوينات الكابل قبل أن ترسل الرسم الخاص بك

تحتاج إلى تجميع كابل HSD مخصص؟

أرسل لنا رمز موصل HSD الخاص بك ، واجهة التزاوج ، رسم الكابل ، البروتوكول ، التطبيق المستهدف ومتطلبات الكمية. تواصل مع فريقنا للمساعدة في مراجعة تكوين تجميع كابل HSD مناسب لمشروعك.

تقوم Elecbee بإمداد تجميعات كابلات HSD وحلول ربط البيانات عالية السرعة للسيارات ذات الصلة للكاميرات والشاشات ووحدات المعلومات والترفيه والمنافذ الاستهلاكية وأجهزة الاستشعار وأنظمة التحكم الإلكترونية. قد تتضمن الخيارات المخصصة ترميز الموصل وطول الكابل والأسلاك والتدريع والتكوين من طرف إلى طرف وفقًا لمتطلبات المشروع.
