Elecbee FAKRA C ذكر الزاوية اليمنى نهاية الإطلاق موصل ثنائي الفينيل متعدد الكلور الأزرق مع أنثى الاتصال للسيارات GPS الهوائي
SKU: EB-014-0048
المفضلة
الميزات الرئيسية
موصل السيارات FAKRA C: مساكن الذكور بلو سي مرمزة من FAKRA مع اتصال مركزي للإناث لهوائي GPS السيارات المتوافقة واتصالات نظام الملاحة.
تصميم PCB الزاوية اليمنى: يدعم تكوين الإطلاق النهائي بزاوية 90 درجة التثبيت الفعال للمساحة على طول حافة لوحة الدوائر المطبوعة المتوافقة.
مباشرة ثنائي الفينيل متعدد الكلور لحام تصاعد: توفر محطات اللحام اتصال RF آمن على مستوى اللوحة دون الحاجة إلى تجميع كابل محوري منفصل أو أداة تثبيت خاصة.
البناء الدائم: توفر مكونات RF المعدنية والسكن البلاستيكي الأزرق المرمز حماية ميكانيكية وتزاوج موثوق به وتحديد موصل سهل.
تطبيقات السيارات RF: مناسبة لاستقبال GPS للسيارة المتوافقة ، وحدات الملاحة ، معدات المعلوماتية عن بعد ، واجهات الهوائيات وأنظمة الترددات اللاسلكية الأخرى للسيارات.
عرض المزيد
متوفر
الكمية
1
السعر للوحدة
$ 2.39
السعر الإجمالي
$ 2.39
$ 2.39
الكمية
السعر للوحدة
السعر الإجمالي
10+
$2.27
$ 22.70
20+
$2.15
$ 43.00
100+
$1.91
$ 191.00
المواصفات
السمة
القيمة
بحث
نوع الموصل
ذكر
عدد المنافذ
1
نوع التثبيت
لوحة جبل
إنهاء
لحام
نوع الاتصال
دبوس ذكر
الانتهاء من شل
النيكل مطلي
سمات
C كود
الوثيقة
50 أوم
تردد الحد الأقصى
6 جيجاهرتز
سلسلة الموصل
فكرا
لون
الأزرق
نوع التثبيت
بايونيت
توجيه
بزاوية قائمة
مادة الصدفة
PA66 + GF
مادة الاتصال
النحاس
مواد عزل
PTFE
الوصف

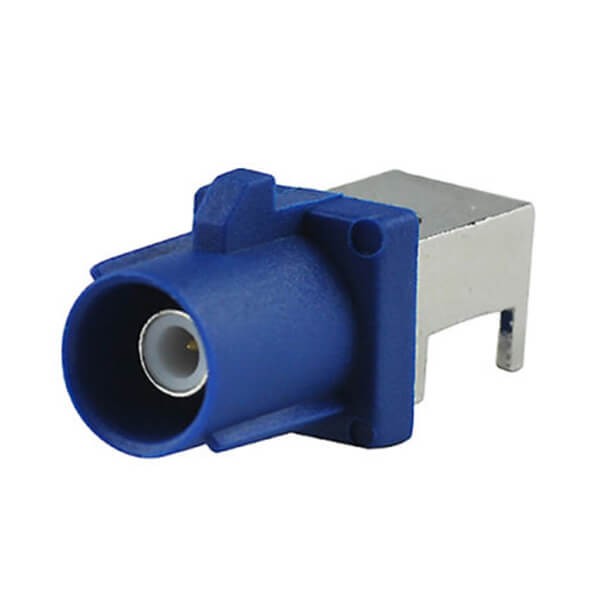

الأزرق FAKRA C الزاوية اليمنى نهاية إطلاق موصل PCB
يتميز موصل RF للسيارات من FAKRA C هذا بسكن تزاوج للذكور واتصال مركزي للإناث في تصميم مرمز أزرق يستخدم عادةً لتطبيقات GPS والملاحة المتوافقة مع السيارة. يتيح بناء نهاية الإطلاق بالزاوية اليمنى تركيب اللحام المباشر على حافة لوحة الدوائر المطبوعة ، مما يساعد على تقليل ارتفاع التركيب في المعدات الإلكترونية المدمجة للسيارات.
المواصفات الفنية
- علامة تجارية: Elecbee
- سلسلة الموصل: FAKRA
- رمز FAKRA: رمز C
- لون السكن: أزرق
- تكوين السكن التزاوج: ذكر
- تكوين الاتصال بالمركز: أنثى
- التوجه: الزاوية اليمنى، 90 درجة
- نمط التركيب: نهاية إطلاق PCB جبل
- طريقة الإنهار: PCB لحام
- مواد الإسكان: بلاستيك
- المكونات الموصلة: معدني
- التطبيق الأساسي: اتصال هوائي GPS للسيارات
- كمية الحزمة: 1 موصل
فكرا C التراميز
يوفر السكن الأزرق المرمز C الترميز المرئي والميكانيكي للاتصال بواجهة FAKRA C المتوافقة. هذا يساعد على منع التزاوج غير الصحيح مع موصلات RF السيارات المشفرة بشكل مختلف.
تركيب إند-إنشاء الزاوية اليمنى
يتصاعد الموصل عند حافة ثنائي الفينيل متعدد الكلور المتوافق ، مع وضع واجهة التزاوج الخاصة به بالتوازي مع اللوحة. هذا الترتيب بالزاوية اليمنى مناسب للحاويات والتطبيقات المدمجة حيث تكون مساحة التثبيت الرأسية محدودة.
اتصال لحام PCB المباشر
تصميم لحام ثنائي الفينيل متعدد الكلور يخلق واجهة RF مباشرة على مستوى المجلس دون الحاجة إلى كابل ضفيرة منفصلة. مطلوب البصمة الصحيحة ثنائي الفينيل متعدد الكلور، والتأريض والتحكم في مقاومة الترددات اللاسلكية التوجيه لتركيب موثوق بها وأداء إشارة.
تطبيقات نظام تحديد المواقع للسيارات
والموصل مخصص لواجهات هوائيات GPS المتوافقة مع السيارات ويمكن استخدامه أيضًا في وحدات الملاحة ووحدات المعلوماتية عن بعد ومعدات تتبع المركبات وأنظمة الترددات اللاسلكية الأخرى للسيارات التي تتطلب اتصالًا أزرقًا من FAKRA C.
التطبيقات النموذجية
- واجهات هوائي GPS للسيارات
- أنظمة الملاحة المركبة
- وحدات التحكم عن بعد
- معدات تتبع المركبات
- السيارات وحدات استقبال الترددات اللاسلكية
- أنظمة الوسائط المتعددة والمعلومات والترفيه للسيارات
- تجميعات PCB للسيارات المدمجة
محتويات الحزمة
- 1 × الأزرق FAKRA C الزاوية اليمنى نهاية الإطلاق موصل ثنائي الفينيل متعدد الكلور
