Elecbee E07-M1101D-SMA CC1101 433MHz وحدة الإرسال والاستقبال الترددات اللاسلكية 10dBm 400m SPI 1.8-3.6V مع هوائي SMA
SKU: EB0042446
المفضلة
الميزات الرئيسية
توسيع الاتصالات اللاسلكية: يوفر ما يصل إلى 10dBm RF الناتج ومسافة نقل مقاسة تصل إلى 400m في ظل ظروف المنطقة المفتوحة المناسبة.
يدعم تكوين التردد المرن: يوفر نطاقًا قابلًا للتعديل بالبرمجيات 387-464 ميجا هرتز ، مع 433 ميجا هرتز ± 10 ميجا هرتز الموصى به لهواة SMA الخارجية المضمنة.
تبسيط التكامل المضمن: يستخدم واجهة SPI Mode 0 في ما يصل إلى 10Mbps واتصال 2 × 4 دبوس 2.54mm متوافق مع لوحات التطوير ولوحات الخبز ومركبات ثنائي الفينيل متعدد الكلور العالمية.
تمكين تصاميم منخفضة الطاقة: يعمل من 1.8-3.6V DC مع تيار نقل الذروة 29.2mA و 14.7mA استقبال التيار لأجهزة الاستشعار التي تعمل بالبطارية وأجهزة التحكم وأجهزة إنترنت الأشياء.
يحسن إدارة البيانات RF: يدعم 1.2-500Kbps معدلات بيانات الهواء ، ومراقبة RSSI ، وحزم 1-32 بايت ، وتخزين FIFO ثلاثي المستويات للقياس عن بعد الصناعي وأنظمة التحكم اللاسلكية.
عرض المزيد
متوفر
الكمية
1
السعر للوحدة
$ 3.99
السعر الإجمالي
$ 3.99
$ 3.99
المواصفات
السمة
القيمة
بحث
القدرة اللاسلكية
واي فاي + بلوتوث
معيار Wi -fi
802.11B/G/N
نموذج
E07
إيثرنت
الدعم
الوصف
CC1101 433MHz وحدة الإرسال والاستقبال اللاسلكية الصناعية
Elecbee E07-M1101D-SMA هي وحدة إرسال استقبال تردد الترددات اللاسلكية من الدرجة الصناعية CC1101 تم تطويرها لنقل البيانات اللاسلكية ثنائية الاتجاه في الأنظمة المدمجة ومعدات القياس عن بعد وأجهزة التحكم عن بعد وأجهزة إنترنت الأشياء منخفضة الطاقة. إنه يوفر نطاق تشغيل قابل للتعديل بالبرمجيات 387-464MHz ويتم تحسينه للاتصال بـ 433MHz مع هوائي مطاط SMA الخارجي المضمن.

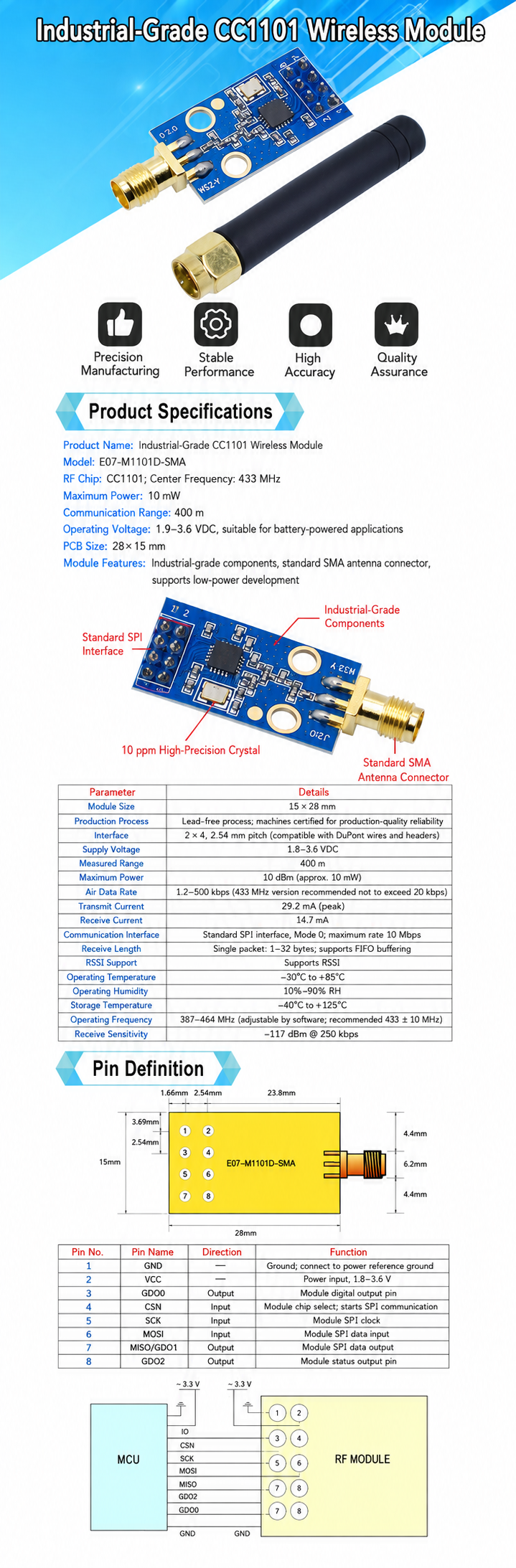

المواصفات الفنية
- نموذج المنتج: E07-M1101D-SMA
- مجموعة شرائح RF: CC1101
- تردد المركز: 433MHz
- تردد التشغيل: 387-464MHz ، برنامج قابل للتعديل
- نطاق التردد الموصى به: 433MHz ± 10MHz
- أقصى انتاج الطاقة RF: 10dBm ، حوالي 10mW
- مسافة الاتصال المقاسة: تصل إلى 400 متر في ظل ظروف مناسبة في المنطقة المفتوحة
- معدل بيانات الهواء: 1.2-500Kbps ؛ ما يصل إلى 20Kbps الموصى بها لعملية 433MHz
- واجهة الاتصال: وضع SPI 0 ، حتى 10Mbps
- طول الحزمة: 1-32 بايت
- مخزن البيانات: ثلاثة مستويات FIFO
- مراقبة RSSI: مدعومة
- تلقي حساسية: -117dBm في 250Kbps
- امدادات التيار الكهربائي: 1.8-3.6V DC
- ذروة الإرسال الحالي: 29.2mA
- تلقي التيار: 14.7mA
- أبعاد ثنائي الفينيل متعدد الكلور: 15 × 28mm
- واجهة المضيف: 2 × 4-pin ، 2.54mm الملعب
- واجهة الهوائي: معيار SMA
- درجة حرارة التشغيل: -30 درجة مئوية إلى +85 درجة مئوية
- درجة حرارة التخزين: -40 درجة مئوية إلى +125 درجة مئوية
- رطوبة التشغيل: 10٪ -90٪ RH
التطبيقات الهندسية والصناعية
يمكن دمج وحدة CC1101 اللاسلكية هذه في معدات المراقبة الصناعية ، وعددات الاستشعار اللاسلكية ، وأنظمة الحصول على البيانات ، ومحطات القياس عن بعد ، وأجهزة التشغيل الآلي للمنزل ، وأنظمة التحكم في الوصول ، ومعدات التحكم عن بعد والمنتجات المدمجة التي تعمل بالبطارية.
اتصال RF مستقر منخفض الطاقة
تجمع الوحدة بين ما يصل إلى 10dBm RF الناتج ، ومراقبة RSSI ، والمخزن المؤقت FIFO لدعم تبادل البيانات ثنائي الاتجاه المستقر. إن نطاق التشغيل 1.8-3.6V والتيارات الإرسالية والاستقبال المنخفضة تجعلها مناسبة للتصاميم اللاسلكية المدمجة التي تعمل بالبطارية.
توافق النظام المضمن
تتيح واجهة SPI Mode 0 القياسية الاتصال بـ microcontrollers ولوحات التطوير المدمجة. يدعم تباعد الدبوس 2.54mm ثنائي الفينيل متعدد الكلور العالمي ، ولوحات الخبز وأسلاك Dupont jumper ، في حين أن واجهة SMA تسمح بالاتصال بالهوائي الخارجي 433MHz المضمن أو هوائي آخر متوافق 50 أوم.
محتويات الحزمة

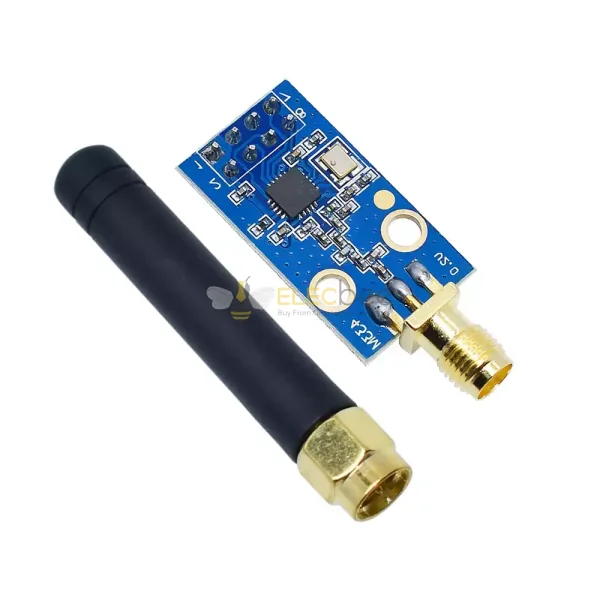

- 1 × E07-M1101D-SMA CC1101 وحدة الإرسال والاستقبال الترددات اللاسلكية
- 1 × 433MHz هوائي مطاطي SMA خارجي
