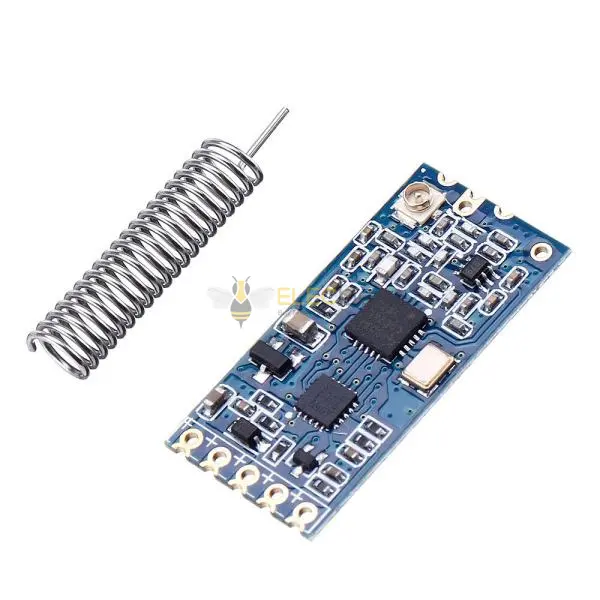

Elecbee 3 قطعة HC-12 433 ميجا هرتز SI4438 وحدة تسلسلية لاسلكية جهاز الإرسال والاستقبال اللاسلكي نقل الاتصالات التسلسلية لوحة البيانات عن بعد 1000 متر

سمات:

1. جهد الإمداد: 3.2 فولت ~ 5.5 فولت. (إذا كانت الوحدة التي ترغب في العمل لساعات طويلة في حالة الانبعاث، فمن المستحسن أنه عندما يتجاوز جهد الإمداد 4.5 فولت، يتم توصيل صمام ثنائي 1N4007 لمنع تسخين LDO المدمج في الوحدة)

2. نطاق العنوان الافتراضي (اختبار المجال المفتوح): حوالي 600 متر (أقصى مسافة اتصال قابلة للتعديل تصل إلى 1000 متر، معدل الباود هو 500 بت في الثانية)

3. تيار الخمول الافتراضي: 16MA (يختلف تيار التشغيل في أوضاع العمل المختلفة)

4. أبعاد الوحدة: 27.8 × 14.4 × 4 ملم

5. نطاق تردد التشغيل: 433.4-473.0 ميجا هرتز، ما يصل إلى 100 قناة اتصال

6. الحد الأقصى لطاقة الإرسال: 100 ميجاوات (قابل للتعيين)

7. ترقية برامج دعم الوحدة النمطية

8. إعدادات المصنع الافتراضية: الوضع FU3، معدل الباود هو 9600 بت في الثانية، قنوات الاتصال CH001 (433.4M)

9. أربعة أوضاع نقل شفافة، تتكيف مع مناسبات التطبيق المختلفة.

10. MCU مدمج، خالي من البرمجة، يحتاج فقط إلى التواصل مع الأجهزة الخارجية من خلال المنفذ التسلسلي

11. عدد غير محدود من البايتات المرسلة في وقت واحد (وضع FU1 / FU3)

12. تدعم الوحدة النقل الشفاف للاتصال من واحد إلى واحد ومن واحد إلى متعدد ومن متعدد إلى واحد ومن متعدد إلى متعدد

اسم المعلمة

مرجع

اسم المعلمة

مرجع

نموذج

HC-12

حجم الوحدة

27.4 × 13.2 × 4 ملم

نطاق التردد

433.4 ~ 473.0 ميجا هرتز

تردد العمل

433.4-473.0 ميجا هرتز

واجهة الاتصالات

مستوى UART 3.3V / 5V TTL

واجهة الهوائي

هوائي الربيع / مقبس الهوائي

جهد التشغيل

3.2-5.5 فولت

تيار خامل

16 مللي أمبير

مستوى الاتصالات

مستوى 3.3 فولت/5 فولت

رطوبة العمل

10% ~ 90%

نقل الطاقة

20 ديسيبل (كحد أقصى)

درجة حرارة التشغيل

-25 درجة مئوية ~ + 75 درجة مئوية

المسافة المرجعية

1000 م

درجة حرارة التخزين

-40 درجة مئوية ~ + 85 درجة مئوية

في مجموعة الأوامر:

معلمات الوحدة، مجموعة أوامر AT

يتم استخدام أمر AT لتعيين معلمات وحدة الوظيفة وتحتاج وحدات التبديل إلى الخروج من وضع الإعداد بعد الإعداد حتى تصبح سارية المفعول. وفي الوقت نفسه، قم بتعديل المعلمات والوظائف، ولا يتم فقدان الطاقة.

أدخل وضع الأوامر:

وضع الإدخال الأول - الاستخدام العادي (لديه الطاقة) في أول 5 دبوس "SET" تم ضبطه على مستوى منخفض؛

الوضع الثاني للدخول - الطاقة، الدبوس الخامس "SET" مرة أخرى يتم ضبط الطاقة المنخفضة عليه أولاً.

يمكن لكلتا الطريقتين تحويل الوحدة النمطية إلى وضع الأمر AT، وتحريرها (دبوس "SET" غير متصل منخفضًا) للخروج من وضع الأمر. بعد وضع أمر الخروج، إذا قمت بتغيير وظيفة الوحدة، فسيتم قطع الوظيفة إلى الحالة المناسبة.

تم إصلاح الطريقة الثانية في الشكل التسلسلي 9600، N، 1 في AT.

تعليمات:

1. في

تعليمات الاختبار

مثال: إرسال أوامر الوحدة النمطية "AT"، وترجع الوحدة النمطية "OK".

2. في + بكسكسكسكس

تغيير أمر معدل الباود للمنفذ التسلسلي. يمكنك ضبط معدل الباود على 1200 بت في الثانية، 2400 بت في الثانية، 4800 بت في الثانية، 9600 بت في الثانية، 19200 بت في الثانية، 38400 بت في الثانية، 57600 بت في الثانية، و115200 بت في الثانية. الافتراضي للمصنع هو 9600 بت في الثانية.

مثال: اضبط معدل الباود للمنفذ التسلسلي للوحدة على 19200 بت في الثانية، يرجى إرسال أمر الوحدة "AT + B19200"، وإرجاع الوحدة

"موافق + B19200".

3. في + Cxxx

قم بتغيير قناة الاتصال اللاسلكية، القابلة للتحديد من 001 إلى 127 (أكثر من 100 قناة راديو بعد مسافة الاتصال غير مضمونة). القيمة الافتراضية هي 001 قناة راديو، تردد التشغيل هو 433.4 ميجا هرتز. قناة الخطوة 400 كيلو هرتز، تردد التشغيل للقناة 100 هو 473.0 ميجا هرتز.

مثال:

اضبط الوحدة على القناة 21، يرجى إرسال أمر الوحدة "AT + C021"، وترجع الوحدة "OK + C021".

بعد الخروج من وضع الأوامر، الوحدة في أول 21 قناة، تردد التشغيل هو 441.4 ميجا هرتز.

ملحوظة: نظرًا لأن حساسية وحدة الاستقبال اللاسلكية HC-12 عالية نسبيًا، فإن معدل الباود أكبر مما هو عليه عندما يكون الهواء 58000 بت في الثانية، ويجب تحويل 5 إلى استخدام القناة المجاورة. عندما لا يزيد معدل الباود الجوي عن 58000 بت في الثانية، إذا كانت المسافة قصيرة (10 أمتار)، ولكن تحتاج أيضًا إلى استخدام خمس قنوات مجاورة.

4. في + FUx

تغيير وضع التمرير التسلسلي للوحدة، هناك ثلاثة أوضاع FU1 وFU2 وFU3. الوضع الافتراضي للوحدة هو FU3، ويجب ضبط وحدتي وضع التمرير التسلسلي على نفس الاتصال. انظر التفاصيل أعلاه، جزء "التمرير التسلسلي اللاسلكي".

مثال: إرسال أوامر الوحدة "AT + FU1"، وترجع الوحدة "AT + OK".

5. و + بكسل

الإعداد الافتراضي هو 8، الحد الأقصى لطاقة الإرسال، ومسافات الاتصال. يتم ضبط مستوى طاقة الإرسال على 1، وهو الحد الأدنى لطاقة الإرسال. بشكل عام، قوة الإرسال لكل قطرة 6 ديسيبل، سيتم تقليل مسافة الاتصال بمقدار النصف.

مثال: إرسال أوامر الوحدة "AT + P 5"، وترجع الوحدة "OK + P5". بعد الخروج من وضع الأمر، تكون طاقة إرسال الوحدة +11 ديسيبل ميلي واط.

أربعة أوضاع نقل شفافة للوحدة:

تحتوي وحدة HC-12 على أربعة أوضاع نقل شفافة للمنافذ التسلسلية يُشار إليها بـ FU1 وFU2 وFU3 وFU4. عند استخدام كل وضع، كل ما عليك فعله هو إرسال واستقبال البيانات التسلسلية. لا تحتاج إلى التحكم في جزء الإرسال اللاسلكي في الهواء، ولكن يمكنك التواصل مع بعضكم البعض فقط بنفس معدل الباود الهوائي!

FU1: (أرسل AT + FU1 في وضع توفير الطاقة بشكل أكبر)

يبلغ تيار العمل الخامل للوحدة حوالي 3.6 مللي أمبير. في هذا الوضع، يمكن ضبط 8 أنواع من معدلات باود المنفذ التسلسلي، ويتم توحيد معدل باود الهواء إلى 250000 بت في الثانية

FU2: (أرسل AT + FU2 في وضع توفير الطاقة)

يبلغ تيار العمل الخامل للوحدة حوالي 80uA. في ظل الوضع، تدعم الوحدة فقط معدل الباود التسلسلي الذي يبلغ 1200 بت في الثانية و2400 بت في الثانية و4800 بت في الثانية، ويتم توحيد معدل باود الهواء إلى 250000 بت في الثانية

FU3: (أرسل AT + FU3 في وضع السرعة الكاملة (افتراضي المصنع))

يبلغ تيار العمل الخامل للوحدة حوالي 16 مللي أمبير. ستقوم الوحدة تلقائيًا بضبط معدل باود الهواء للإرسال اللاسلكي وفقًا لمعدل باود المنفذ التسلسلي

FU4: (إرسال AT + FU4 في وضع المسافة الأطول)

يبلغ تيار العمل الخامل للوحدة حوالي 16 مللي أمبير، ومعدل باود المنفذ التسلسلي ثابت عند 1200 بت في الثانية، ومعدل باود الهواء هو 500 بت في الثانية

رقم

عند الأمر (x يعني المعلمة)

إجابة

تأثير

1

في

نعم

تحقق مما إذا كانت الوحدة طبيعية

2

في+بكسكسكسكس

موافق+بكسكسكسكس

تغيير معدل الباود للمنفذ التسلسلي

3

في +Cxxxx

OKsetname

تغيير قناة الاتصال اللاسلكي

4

في + فوكس

موافق+FUx

قم بتغيير وضع النقل الشفاف للمنفذ التسلسلي للوحدة

5

في+بكس

موافق+بكسل

اضبط مستوى طاقة الإرسال الخاص بالوحدة

6

في + راي

موافق + (المعلمة المحددة بواسطة y)

احصل على المعلمات الفردية للوحدة

7

في + آر إكس

موافق + معلمات مختلفة

الحصول على جميع معلمات الوحدة

9

في + الخامس

www.hc01.com HC-12_V2.6

معلومات إصدار البرنامج الثابت لوحدة الاستعلام

10

في+النوم

موافق + النوم

أدخل وضع السكون

11

في + الافتراضي

موافق + النوم

إعادة ضبط
