عندما يبحث الناس عن موصلات دائرية مقاومة للماء، فإنهم غالبًا ما يبدؤون بـ M12 لأنه مألوف، ومتوافر على نطاق واسع، ومرتبط بقوة بالمستشعرات الصناعية والأتمتة. وهذا منطقي، لأن موصلات M12 مثبتة الكفاءة، ومدمجة، ويسهل توفيرها ضمن مجموعات كابلات جاهزة، ومع ذلك تكشف العديد من المشاريع الواقعية سريعًا أن M12 ليس دائمًا الخيار الأفضل عندما تبدأ متطلبات الطاقة، أو تركيب الهيكل، أو حجم الأسلاك، أو سهولة الصيانة الميدانية في أن تصبح عوامل مهمة.
وهذا بالضبط ما يكتشفه العديد من صانعي المشاريع اليدوية، ومعدّلي المركبات، ومستخدمي الإلكترونيات الخارجية بعد مشاريعهم الأولى. فبينما يعمل M12 بشكل جيد مع المستشعرات والتوصيلات الصناعية المدمجة، قد يبدو مقيدًا عندما تحتاج إلى فصل سريع قابل للإزالة، أو مدخل كابل أكبر، أو تحمل أكثر صلابة، أو موصل ينقل الطاقة والإشارة معًا دون أن يصبح التجميع صعبًا. إذا وصلت إلى مرحلة تشعر فيها أن M12 صغير جدًا، أو متخصص أكثر من اللازم، أو غير عملي ببساطة، فإن الاختيار من العائلة الأوسع للموصلات الدائرية المقاومة للماء يكون غالبًا هو القرار الأذكى.
1. لماذا لا تكون موصلات M12 كافية دائمًا
أصبحت موصلات M12 شائعة لأنها توفر توازنًا عمليًا بين الحجم والإحكام والموثوقية الصناعية، مما يجعلها ممتازة للمستشعرات، والمشغلات، وأسلاك التحكم في المصانع وأنظمة الآلات. كما أنها جذابة أيضًا لأن العديد من المستخدمين يمكنهم شراء كابلات جاهزة، مما يقلل وقت التركيب ويحسن الاتساق في الميدان.
ومع ذلك، فإن مزايا M12 نفسها هي أيضًا السبب الذي يجعله محدودًا في تطبيقات أخرى. فإذا كان مشروعك يحتاج إلى سلك أكثر سماكة، أو تيار أعلى، أو خراطيم أكبر، أو تجميع يدوي أسهل، أو عملية تركيب منزلية أكثر تسامحًا، فقد يبدأ M12 في الشعور بأنه مقيّد أكثر من اللازم. ويحدث ذلك كثيرًا في مشاريع الهوايات الخارجية، وأسلاك الدراجات الكهربائية، وصناديق المركبات، وتجميعات الأدوات القابلة للإزالة، وأنظمة الأتمتة الصغيرة حيث تكون سهولة الصيانة بنفس أهمية صغر الحجم.
ومن المشكلات الشائعة الأخرى مرونة الشكل. فالعديد من المستخدمين لا يحتاجون فقط إلى موصل كابل محكم الإغلاق؛ بل يحتاجون إلى موصل مقاوم للماء من نوع bulkhead يتم تركيبه بشكل نظيف عبر لوحة أو جدار صندوق، لأن ذلك يجعل الترقيات والإصلاحات أسهل بكثير لاحقًا. وبينما تتوفر لـ M12 خيارات تركيب على اللوحة، يجد المستخدمون غالبًا أن الموصلات الدائرية الأكبر حجمًا والمقاومة للماء توفر ملاءمة ميكانيكية أكثر راحة، خاصة عندما تكون الكابلات أكثر سماكة أو يتم التعامل مع الموصلات أثناء ارتداء القفازات أو باستخدام الأدوات أو ضمن مساحة عمل محدودة.
2. ما الذي يريده المستخدمون فعلاً من الموصلات الدائرية المقاومة للماء
عبر النقاشات الهندسية الواقعية، يظهر النمط نفسه مرارًا وتكرارًا: المستخدمون لا يطلبون ببساطة “شيئًا مقاومًا للماء”. بل إنهم يطلبون موصلًا يعمل ضمن سياق مشروع حقيقي، ما يعني أن الموصل يجب أن يناسب السلك، ويتحمل البيئة، ويظل عمليًا للفصل وإعادة التجميع لاحقًا.
أحد المتطلبات الشائعة هو دمج الطاقة والإشارة في موصل واحد، خاصة في أتمتة الحدائق، وصناديق التحكم في المركبات، وأنظمة المستشعرات حيث يريد المستخدمون نقل إشارات CAN أو إشارات المرحلات أو التحكم منخفض الجهد مع طاقة 12 فولت أو 24 فولت. وفي مثل هذه الحالات، يحتاج الموصل إلى عدد كافٍ من نقاط التلامس، وسعة تيار مقبولة، وتصميم لا يجعل التجميع تسوية مزعجة ومحبطة.
ومن المتطلبات الرئيسية الأخرى الصيانة. فالأنظمة الخارجية، وحقائب Pelican، ومحطات الطقس، والإكسسوارات اليدوية، ومكونات الدراجات الكهربائية نادرًا ما يتم تركيبها مرة واحدة ثم نسيانها إلى الأبد، لأن الناس يحتاجون في النهاية إلى نقلها أو فحصها أو ترقية جزء من النظام. ولهذا السبب غالبًا ما تُفضَّل الموصلات الدائرية المقاومة للماء والقابلة للإزالة على التوصيل المباشر الدائم، رغم أن جلدة الكابل والصندوق المحكم قد يكونان أكثر متانة في التركيبات الثابتة تمامًا.
3. أكثر بدائل الموصلات الدائرية المقاومة للماء لـ M12 عمليةً
إذا كنت تبحث عن بدائل لموصلات M12، فهناك عدة عائلات تظهر مرارًا لأنها تحل مشكلات مختلفة بشكل أفضل مما يفعله M12.

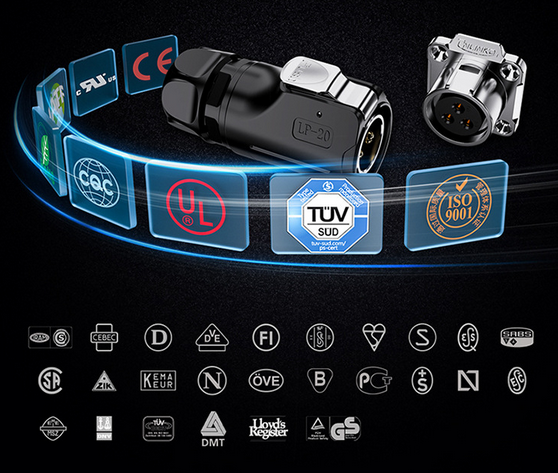

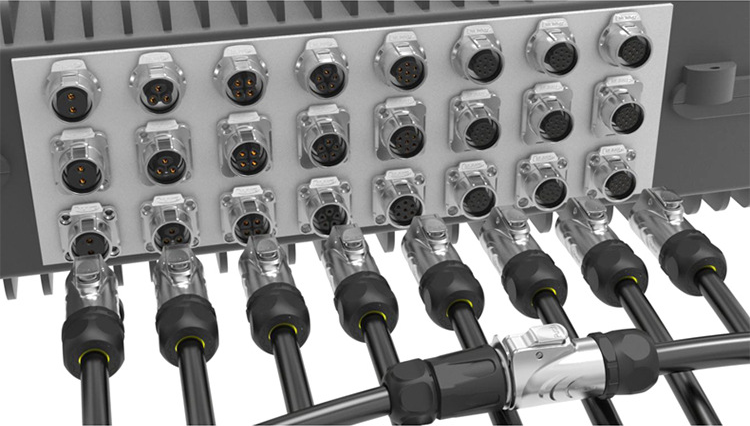

تحظى موصلات LP16 وLP20 بشعبية في المشاريع اليدوية والمخصصة لأنها سهلة نسبيًا في الاستخدام، ومدمجة بصريًا مقارنةً بقدرتها، ومتوفرة بعدة أعداد من الدبابيس. وهي مفيدة بشكل خاص عندما يريد الصانعون خرطومًا أو تجميعة كابل قابلة للإزالة، كما في مشاريع الأدوات والفك السريع، حيث يبدو الموصل الدائري الملولب أنظف وأكثر عملية من حل التوصيل الدائم. ويُعد LP20 على وجه الخصوص منطقيًا عندما يتجاوز حجم الكابل أو متطلبات التعامل الميكانيكي ما يدعمه M12 بشكل مريح.

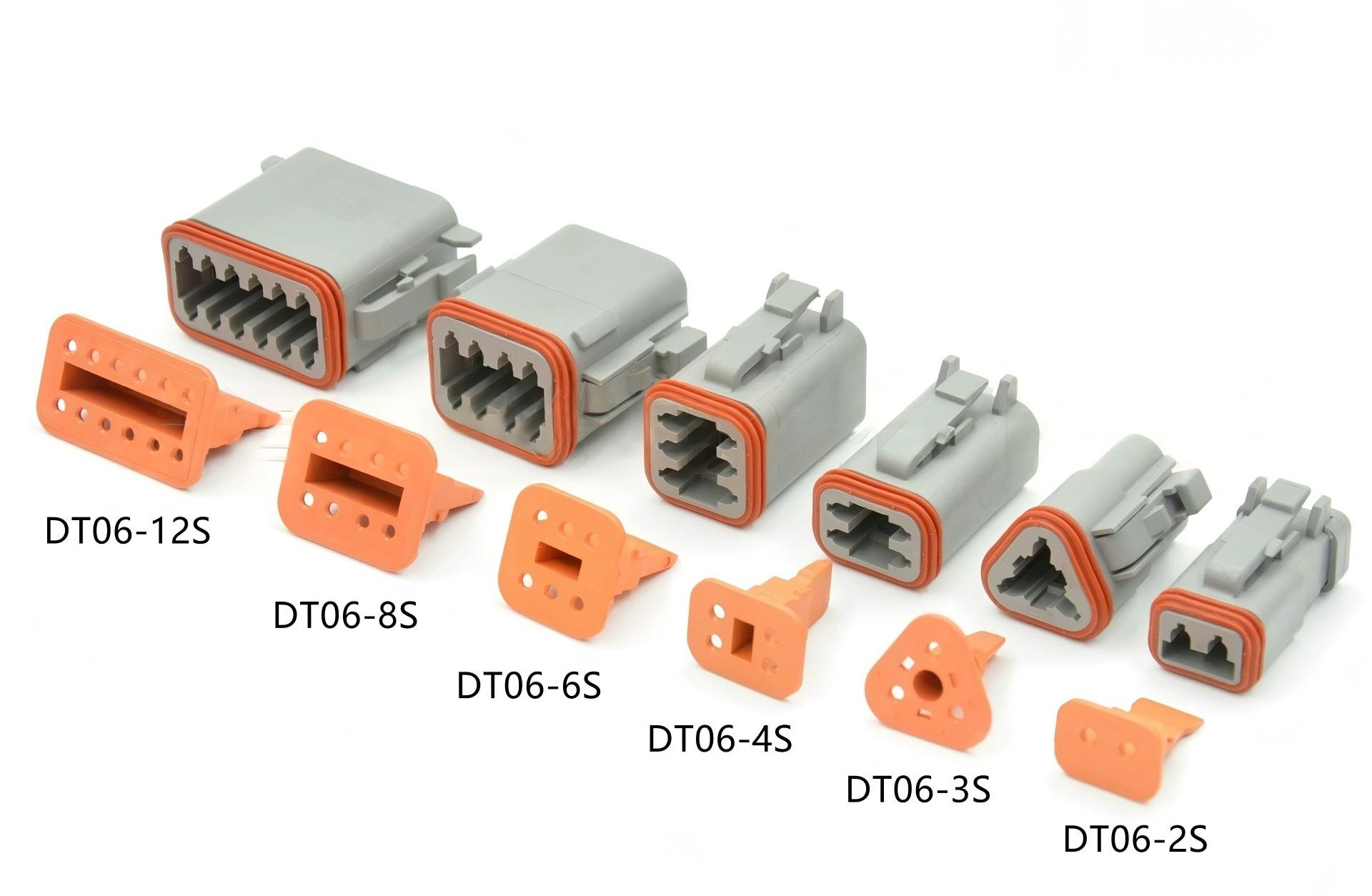

سلسلة Deutsch DT خيار قوي لأسلاك المركبات والأسلاك منخفضة الجهد القاسية. وتحظى هذه الموصلات باحترام واسع في البيئات السياراتية لأنها محكمة الإغلاق، ومتينة، ومصممة للاستخدام الشاق، مما يجعلها خيارًا ذكيًا للمرحلات، والصناديق المثبتة على المركبات، وأنظمة الإضاءة، والمعدات المتنقلة. وأكبر عيوبها أن التجميع قد يتطلب الأدوات المناسبة وقليلًا من التحضير الإضافي، لكنك بالمقابل تحصل على عائلة موصلات مبنية على الموثوقية أكثر من مجرد الراحة.

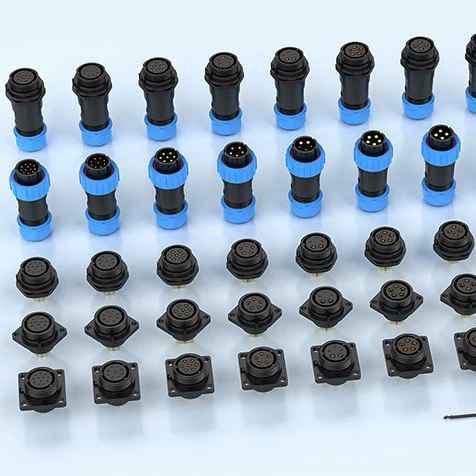

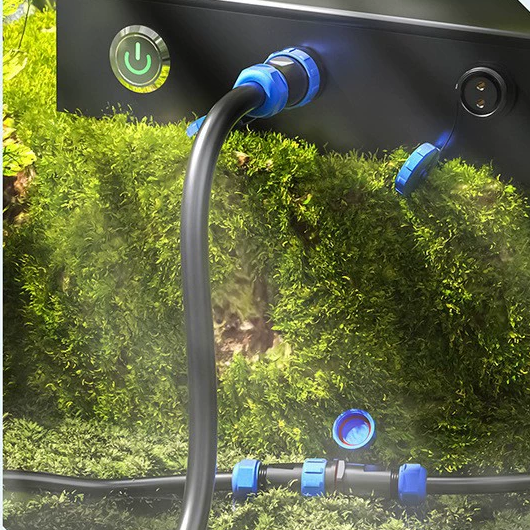

غالبًا ما يتم اختيار موصلات SP13 وSP21، بما في ذلك النماذج الأقل تكلفة المستوحاة من تصميمات WEIPU، من قبل الصانعين والمستخدمين الحساسين للميزانية الذين يريدون موصلًا دائريًا محكم الإغلاق دون الدخول في أسعار صناعية مرتفعة. ويمكن أن تعمل هذه الموصلات جيدًا مع الإلكترونيات الخارجية، وصناديق المستشعرات، ومشاريع الجهد المنخفض العامة، رغم أن الجودة على المدى الطويل تختلف حسب المورد، ما يعني أن اختيار المنتج أهم مما توحي به صورة الكتالوج.
أما للاحتياجات الأكثر تخصصًا، فإن الموصلات الدائرية الصناعية الهجينة تستحق الاهتمام لأنها تجمع بين نقاط تلامس الإشارة ونقاط تلامس الطاقة في واجهة واحدة. وإذا كان مشروعك يتضمن أحمالًا مختلطة، مثل خطوط الاتصال مع جهد التغذية، فإن هذه الموصلات يمكن أن تقلل من فوضى الكابلات مع تحسين تنظيم النظام، رغم أنها تكون عادةً أغلى من الخيارات الشائعة لدى الهواة.
مقارنة بين الموصلات الدائرية المقاومة للماء
| نوع الموصل | الأفضل لـ | نقاط القوة | القيود | حالات الاستخدام الشائعة |
|---|---|---|---|---|
| M12 | المستشعرات الصناعية وأسلاك الأتمتة المدمجة | قياسي، مدمج، متوفر على نطاق واسع، وسهل التوفير بكابلات جاهزة | مساحة محدودة للأسلاك السميكة، ومرونة أقل لاحتياجات المشاريع اليدوية المختلطة، وقد يبدو صغيرًا في المشاريع ذات الطاقة الأعلى أو الكابلات الأكبر | المستشعرات، المشغلات، أنظمة التحكم المدمجة |
| LP16 | التجميعات الصغيرة القابلة للإزالة للمشاريع اليدوية | محكم الإغلاق، مدمج نسبيًا، مناسب للبنى ذات الفصل السريع، وأسهل للمشاريع المخصصة من كثير من المعايير الصناعية | أقل توحيدًا من M12، وقد تختلف الجودة حسب المصدر | إلكترونيات المشاريع اليدوية، الإكسسوارات، الأجهزة الخارجية الصغيرة |
| LP20 | التوصيلات المقاومة للماء الأكبر حجمًا والقابلة للإزالة | مساحة أكبر لقطر الكابل، وتعامل أفضل، ومفيد للطاقة + الإشارة، وجيد للبنى المخصصة ذات الفك السريع | أكبر حجمًا من M12، وليس مثاليًا دائمًا للتركيبات شديدة الضيق | المشاريع اليدوية، أنظمة الخرطوم/الكابل القابلة للإزالة، معدات الدراجات الكهربائية أو المعدات الخارجية |
| سلسلة Deutsch DT | أسلاك المركبات والأسلاك منخفضة الجهد القاسية | إحكام قوي، متانة عالية، مثبتة في تطبيقات السيارات، وموثوقة في البيئات كثيرة الاهتزاز | غالبًا ما تحتاج إلى أدوات كبس محددة، وأقل “سهولة تشغيل مباشرة” لمستخدمي المشاريع اليدوية العاديين | المركبات، المرحلات، المعدات المتنقلة، أنظمة الإضاءة |
| SP13 / SP21 | التوصيلات الدائرية الخارجية الاقتصادية | سعر مناسب، محكمة الإغلاق، متوفرة بعدة أعداد من الدبابيس، ومناسبة للعديد من مشاريع الجهد المنخفض | تختلف جودة المورد، وأقل اتساقًا من العلامات الصناعية الممتازة | مشاريع الحدائق، الصناديق المقاومة للعوامل الجوية، حاويات الهوايات |
| الموصلات الدائرية الصناعية الهجينة | تطبيقات الطاقة والإشارة المختلطة | يمكنها دمج نقاط تلامس الإشارة والطاقة، وإدارة كابلات أنظف، مع توفر خيارات بدرجة صناعية | تكلفة أعلى، وعملية الاختيار أكثر تعقيدًا | CAN + طاقة، أنظمة التحكم، المعدات الصناعية الخارجية |
4. كيفية الاختيار بناءً على تطبيقك

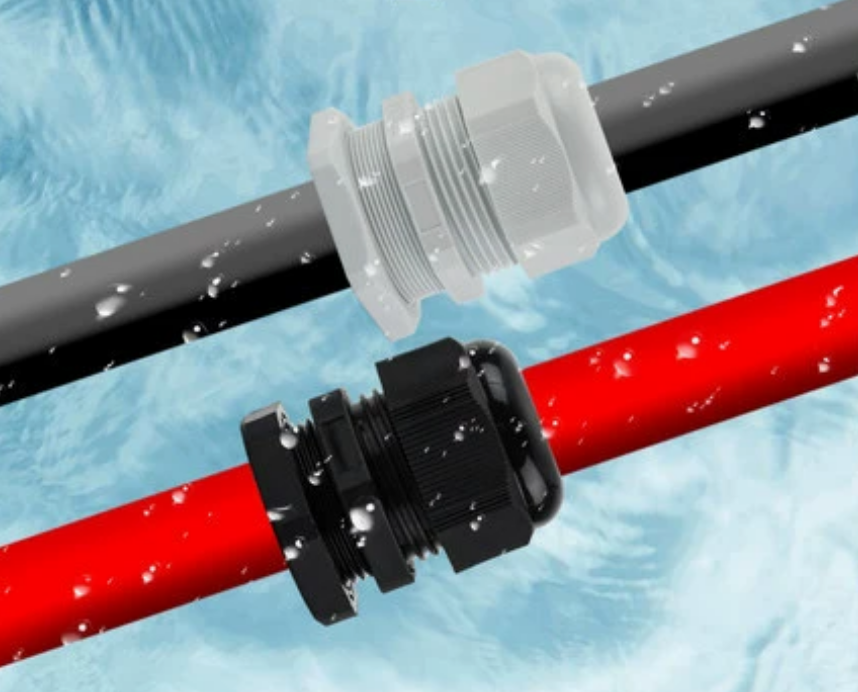

يعتمد أفضل موصل دائري مقاوم للماء على التطبيق بدرجة أكبر بكثير من تصنيف IP المطبوع في صفحة المنتج. فمحطة الطقس، على سبيل المثال، قد لا تحتاج إلى موصل عالي القابلية للفصل أصلًا، لأن جلدة كابل مع نهايات داخلية محكمة الإغلاق قد توفر موثوقية أفضل على المدى الطويل إذا كان النظام ثابتًا في الغالب. وفي هذه الحالة، يكون أبسط حل أحيانًا هو الأكثر متانة، رغم أنه أقل راحة أثناء الصيانة.
أما في مشاريع المركبات، والدراجات الكهربائية، والمعدات المتنقلة، فتتغير الأولويات لأن الاهتزاز، والأوساخ، والفصل المتكرر، وتركيب الصناديق تصبح أكثر أهمية. وهنا تتفوق الموصلات على طراز Deutsch والموصلات الدائرية المحكمة والصلبة غالبًا على M12، لأنها مصممة لتحمل الاستخدام الواقعي القاسي بدلًا من مجرد الأسلاك المرتبة داخل الخزائن. وإذا كان الموصل سيُركّب في حقيبة Pelican أو على هيكل مركبة، فإن تصميم التركيب بالشفة أو bulkhead يصبح ذا قيمة خاصة.
أما في أتمتة الحدائق وشبكات التحكم منخفضة الجهد، فإن الحاجة إلى نقل كل من الاتصال والطاقة في كابل واحد تدفع المستخدمين غالبًا نحو موصلات دائرية مقاومة للماء أكبر حجمًا. وينطبق ذلك بشكل خاص عندما يشترك مصدر 24 فولت وناقل CAN في مسار الكابل نفسه، لأن عدد نقاط التلامس وحده لا يكفي؛ فقطر الكابل، وتخفيف الشد، والإحكام طويل الأمد كلها عوامل مهمة أيضًا. وفي هذه الحالات، قد يظل M12 مناسبًا، ولكن فقط عندما تبقى القيود الكهربائية والميكانيكية ضمن نطاقه بشكل مريح.
وتقع مشاريع الإكسسوارات اليدوية في فئة مختلفة لأن الشكل الجمالي، وقابلية الإزالة، والمساحة المتاحة كلها مهمة في الوقت نفسه. ولهذا السبب تظهر موصلات مثل LP16 أو LP20 بكثرة في مجتمعات الصانعين: فهي توفر توازنًا جيدًا بين المظهر المرتب عمليًا، وسهولة التجميع، ومرونة الحجم الكافية لبناءات الخراطيم أو العصي المخصصة، مما يجعلها أكثر قابلية للتكيف من موصلات المستشعرات الصناعية القياسية.
دليل اختيار سريع
| إذا كان مشروعك يحتاج إلى... | الخيار الأفضل |
|---|---|
| أسلاك مستشعرات مدمجة في معدات صناعية | M12 |
| موصل قابل للإزالة لبناء مخصص لمشروع يدوي | LP16 أو LP20 |
| متانة أفضل على المركبات أو المعدات المتنقلة | Deutsch DT |
| موصل محكم منخفض التكلفة للإلكترونيات الخارجية | SP13 أو SP21 |
| موصل واحد للطاقة والإشارة معًا | LP20 أو الموصلات الدائرية الهجينة |
| تركيب نظيف عبر جدار صندوق أو هيكل | موصلات دائرية من نوع bulkhead أو flange-mount |
5. المواصفات الأساسية التي يجب مقارنتها قبل الشراء
قبل اختيار أي موصل دائري مقاوم للماء، قارن بين عدد الدبابيس، ومقياس السلك، وتصنيف التيار معًا بدلًا من مقارنة كل منها على حدة. فكثير من أخطاء اختيار الموصلات تحدث لأن المستخدم يرى العدد المناسب من الدبابيس ويفترض أن الموصل مناسب، بينما يتجاهل ما إذا كانت نقاط التلامس تستطيع تحمل حجم السلك أو التيار المطلوب للتطبيق بشكل مريح.
ويجب عليك أيضًا مقارنة أسلوب التركيب. فبعض الموصلات هي موصلات كابل خطية، بينما تكون أخرى أجزاء حقيقية للتركيب على اللوحة أو من نوع bulkhead مصممة للصناديق. وإذا كان مشروعك يحتاج إلى مرور نظيف عبر جدار صندوق، فإن هذه التفاصيل مهمة جدًا، لأن الارتجال باستخدام الإيبوكسي أو الثقوب كبيرة الحجم غالبًا ما يخلق مشكلات مستقبلية في الإحكام وسهولة الصيانة.
كما أن أسلوب القفل مهم أيضًا. فالموصلات الملولبة شائعة لأنها تبدو آمنة وسهلة الفهم، رغم أن أنظمة الحربة أو المزلاج قد تكون أسرع في الاستخدام الميداني المتكرر. ويعتمد أفضل أسلوب قفل على ما إذا كان الموصل سيتم فصله أحيانًا، أو كثيرًا، أو نادرًا جدًا.
وأخيرًا، تعامل مع تصنيفات IP بواقعية لا بتفاؤل. فقد يكون الموصل المصنف IP65 أو IP67 مناسبًا تمامًا للمطر والرذاذ والتعرض الخارجي العادي، ومع ذلك قد يستمر تسرب الرطوبة على المدى الطويل بسبب التكاثف، أو تغيرات الضغط، أو الخاصية الشعرية. وبعبارة أخرى، فإن الموصل المقاوم للماء يساعد، لكن تصميم النظام ككل يظل مهمًا لأن مسار الكابل، وتهوية الصندوق، وجودة التركيب هي التي تحدد غالبًا العمر التشغيلي الواقعي.
6. أخطاء يجب تجنبها عند اختيار الموصلات الدائرية المقاومة للماء
من أكثر الأخطاء شيوعًا افتراض أن مقاومة الماء تعني عدم الحاجة إلى صيانة إلى الأبد. فالمشاريع الخارجية لا تفشل فقط بسبب التعرض المباشر للماء، بل أيضًا لأن الهواء والرطوبة وتغيرات الحرارة تُدخل الرطوبة تدريجيًا إلى أماكن بدت محكمة الإغلاق في البداية. ولهذا السبب يجب دائمًا أن يقترن اختيار الموصل بتصميم ذكي للصندوق وتوقعات واقعية.

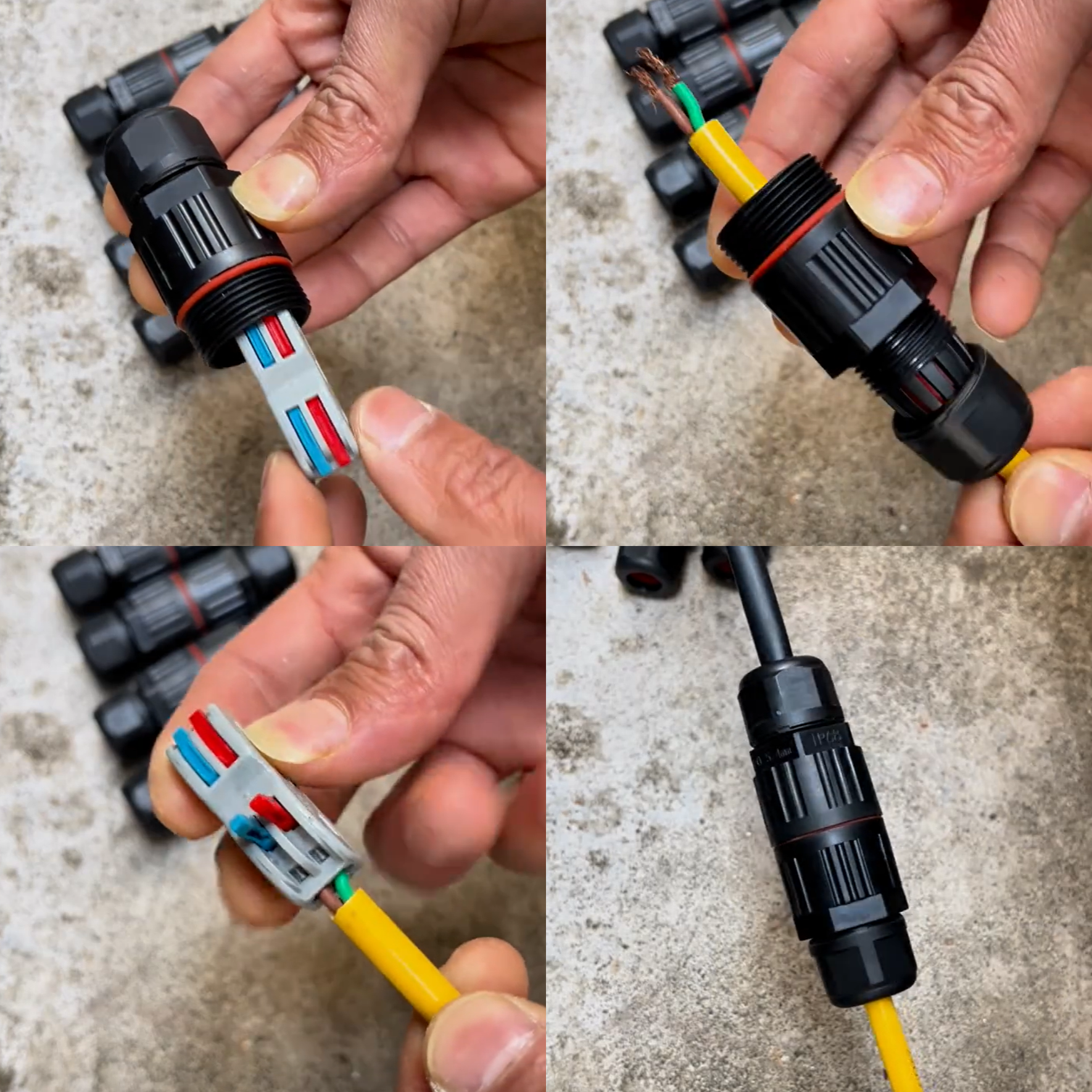

ومن الأخطاء الأخرى تجاهل متطلبات التجميع. فبعض عائلات الموصلات المتينة تؤدي أداءً ممتازًا، لكنها تتطلب أدوات كبس محددة، أو تعاملًا دقيقًا مع الأطراف، أو وقت تركيب أطول مما يتوقعه المشترون العاديون. وقد يبدو الموصل مثاليًا على الورق، لكنه يصبح الخيار الخاطئ إذا لم يستطع الصانع تجميعه بشكل متسق.
كما أن الاختيار بناءً على السعر فقط يعد فخًا آخر. فقد تكون الموصلات المحكمة والرخيصة جدًا مقبولة تمامًا في أنظمة الهوايات أو الأنظمة غير الحرجة، بينما قد تكون الأجزاء الأعلى جودة ضرورية في المركبات أو البيئات الصناعية، لذا فإن الإجابة الصحيحة تعتمد على مدى تكلفة الفشل. والهدف ليس شراء أرخص موصل أو أغلى موصل، بل اختيار الخيار الأقل مخاطرة للتطبيق المحدد.
وأخيرًا، لا تنسَ الصيانة المستقبلية. فالموصل الذي يصعب توفيره، أو تركيبه، أو فصله في مساحة ضيقة يمكن أن يحول إصلاحًا بسيطًا إلى إعادة بناء كاملة، ولهذا يجب أن تكون قابلية الصيانة جزءًا من القرار منذ البداية لا مجرد فكرة لاحقة.
7. متى يكون M12 كافيًا — ومتى لا يكون كذلك
لا يزال M12 خيارًا ممتازًا عندما يكون التطبيق مدمجًا، ومنخفضًا إلى متوسط الطاقة، وذا طابع صناعي، ومتوافقًا بالفعل مع معايير المستشعرات أو الأتمتة. وإذا كنت بحاجة إلى موصل مثبت الكفاءة للأجهزة الميدانية، ومسارات الكابلات القصيرة، وظروف التشغيل المتوقعة، فإن M12 يظل أحد أفضل الحلول القياسية المتاحة.
ولكن عندما يحتاج مشروعك إلى أسلاك أكثر سماكة، أو نقاط تلامس للاستخدامات المختلطة، أو تجميع يدوي أسهل، أو مداخل كابلات أكبر، أو وصلات فصل سريع قابلة للإزالة، أو تركيب bulkhead مناسب للصناديق، فقد حان الوقت للنظر إلى ما هو أبعد من M12. وهنا تصبح الموصلات الدائرية المقاومة للماء مثل LP16 وLP20 وDeutsch DT وخيارات سلسلة SP أكثر جاذبية بكثير، لأنها توفر المرونة التي تتطلبها العديد من المشاريع الحقيقية.
لذا، إذا كنت تتساءل عمّا إذا كان M12 كافيًا، فالإجابة بسيطة: ابقَ مع M12 عندما يناسب مشروعك نموذج المستشعرات الصناعية، لكن انتقل إلى موصل دائري مقاوم للماء أكبر أو أكثر تخصيصًا للتطبيق عندما تتضمن أولويات التصميم لديك التحمل القاسي، وسهولة الصيانة، وأسلاك الطاقة والإشارة المختلطة، أو أبعادًا مادية أكثر تسامحًا. وعمليًا، أفضل موصل ليس هو صاحب الاسم الأكثر شهرة، بل هو الذي يطابق الطريقة التي سيُبنى بها نظامك فعليًا ويُستخدم ويُصان.
8. الأسئلة الشائعة: اختيار الموصلات الدائرية المقاومة للماء
هل موصل M12 مقاوم للماء بما يكفي للاستخدام الخارجي؟
يمكن أن يكون موصل M12 مناسبًا للاستخدام الخارجي عندما يتم التركيب بشكل صحيح وتكون المتطلبات البيئية معتدلة. ومع ذلك، فإن التعرض طويل الأمد، والتكاثف، وإجهاد الكابل قد يسببون مشكلات، ولهذا فإن تصميم النظام مهم بالقدر نفسه الذي تهم به قيمة IP الخاصة بالموصل.
ما هو أفضل بديل عندما يكون M12 صغيرًا جدًا؟
إذا بدا M12 صغيرًا جدًا بالنسبة إلى حجم الكابل، أو حمل التيار، أو متطلبات التعامل، فإن LP20 يكون غالبًا الخطوة العملية التالية للبنى المخصصة، بينما تكون موصلات Deutsch DT عادةً خيارًا أفضل لبيئات السيارات والبيئات كثيرة الاهتزاز.
هل يمكن لموصل دائري مقاوم للماء واحد أن ينقل الطاقة والإشارة معًا؟
نعم، يمكن للعديد من الموصلات الدائرية المقاومة للماء أن تنقل الطاقة والإشارة معًا، طالما أن توزيع نقاط التلامس، وتصنيف التيار، ومقياس السلك كلها تتوافق مع التطبيق. وهذا مطلب شائع في أنظمة التحكم الخارجية، والأتمتة منخفضة الجهد، والأنظمة المثبتة على المركبات.
هل موصلات LP20 أفضل من M12؟
ليست موصلات LP20 أفضل بشكل مطلق، لكنها غالبًا ما تكون أنسب للمشاريع التي تحتاج إلى مدخل كابل أكبر، أو تعامل يدوي أسهل، أو تصميم فصل سريع قابل للإزالة. ويظل M12 أفضل عندما تكون الأولوية للقياسية الصناعية المدمجة.
ما أفضل موصل لصندوق مُثبت على مركبة؟
بالنسبة إلى الصناديق المثبتة على المركبات، غالبًا ما تكون سلسلة Deutsch DT واحدة من أفضل الخيارات لأنها متينة، ومحكمة الإغلاق، ومثبتة الكفاءة في البيئات المتنقلة القاسية. وإذا كان التركيب من نوع bulkhead مهمًا، فيجب إعطاء الأولوية لخيارات التركيب بالشفة.
هل يكون الموصل المقاوم للماء دائمًا أفضل من جلدة الكابل؟
ليس دائمًا. ففي التركيبات الخارجية الثابتة، قد تكون جلدة الكابل مع أسلاك داخلية محكمة الإغلاق أكثر موثوقية أحيانًا من موصل قابل للفصل، لأنها تقدم نقاط اتصال أقل ومسارات فشل محتملة أقل.
هل تضمن تصنيفات IP65 وIP67 وIP68 موثوقية خارجية طويلة الأمد؟
لا. فتصنيفات IP تصف ظروف الاختبار، لكنها لا تلغي المخاطر الناتجة عن التكاثف، أو الخاصية الشعرية، أو تقلبات الحرارة المتكررة، أو التركيب السيئ. فقد يكون الموصل حاصلًا على تصنيف جيد ومع ذلك يفشل مبكرًا في نظام خارجي سيئ التصميم.
