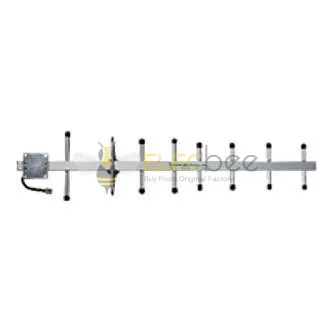

Elecbee هوائي ياغي 700 ، 800 ، 900 ميجاهرتز (50 أوم ، حتى +10.8 ديسيبل كسب)

هوائي ياغي (50 أوم) | weBoost 301111 ويلسون للإلكترونيات / ويلسونبرو.

2G و 3G 700 ميجا هرتز ، 800 ميجا هرتز ، 900 ميجا هرتز هوائي ياغي. يعمل مع 50 نظام أوم. إنه هوائي اتجاهي خارجي. رقم جزء ويلسون للإلكترونيات weBoost 301111 (استبدال SureCall SC-230-800 / Cellphone-Mate CM-230-800 المتوقف). هو - هييوفر لكسب استقبال هوائي يصل إلى +10.8 ديسيبل (انظر المواصفات أدناه). UPC: 813986001912.

يرجى الملاحظة:تعرض علامة التبويب دليل المستخدم دليل مستخدم SureCall SC-230-800. ومع ذلك ، تم إيقاف هذا الهوائي. هذا هو weBoost 301111 الذي يحتوي على اختلافات طفيفة. يرجى الاطلاع على مواصفات هذا الهوائي أدناه. شكرًا لك.

يشتمل شراء Yagi أو Log Periodic Antenna هذا على مجموعة التركيب أيضًا. Yagi هو هوائي اتجاهي مصمم للاستخدام في مناطق الإشارة الخلوية الضعيفة. إنه موجه مباشرة إلى برج خلوي لتوفير أقصى قدر من الاتصال. إنه مقاوم للعوامل الجوية. إنه سهل التثبيت. بمجرد تشغيله ، يمنحك Yagi سرعة بيانات أسرع وإشارة خلوية محسّنة.

بمقاومة 50 أوم ، يعتبر الهوائي نوعًا عالي الكسب ، وهو الأفضل للأماكن الخارجية. وجهه نحو البرج الخلوي ليس فقط دون عائق ولكن أيضًا الأقرب. قم بتوجيهه إلى برج الخلية الذي ينتمي إلى الناقل الذي تحتاج إشاراته إلى التعزيز. هذا الجزء # Wilson Electronics 301111 هو استبدال SureCall SC230-800 / Cellphone-Mate CM230-800 ، Sure-Call SC230800 / Cellphone-Mate CM230800 مع UPC 857593005703.

ملخص:

• استخدام خارجي.
• اتجاهي.
• كسب الهوائي: من 10 إلى 13 ديسيبل.
• مقاومة: 50 أوم.
• الطول: 32.5 بوصة.
• الموصل: N أنثى.
• جبل: جبل القطب.
• الاستقطاب: عمودي أو أفقي.
• 2G ، 3G.
• اتجاهي.
• مدى التردد: 700-960 ميجا هرتز.
• سهل التنصيب.
• يشمل معدات التركيب.
• المواد: الألومنيوم.

ملخص:

تعتبر هوائيات Yagi الموجهة أفضل الهوائيات أداءً في السوق اليوم. وهي عبارة عن هوائيات خارجية ذات مكاسب عالية يجب توجيهها نحو أقرب برج خلوي. تم تصميم هذا الهوائي لتغطية أنظمة 2G و 3G للترددات الخلوية. تم تصميم هوائي نظام تعزيز إشارة الهاتف الخلوي هذا للعمل مع مكبرات صوت داخلية مماثلة للنطاقات الخلوية من 700 ميجاهرتز إلى 960 ميجاهرتز.

السجل الدوري / مواصفات هوائي ياغي.

هوائي ياغي هو هوائي اتجاهي. يجب توجيه الهوائيات الاتجاهية نحو أقرب برج خلوي للحصول على أفضل النتائج. يشتمل Yagi Antenna على معدات تركيب لربطها بقطر 0.5 بوصة إلى 1.5 بوصة (القطب غير مدرج).

تعليمات تثبيت CellphoneMate CM230-8000MHz التي تم إيقافها مشابهة لإرشادات weBoost 301111 وهي كالتالي:

1. ضع مسمارًا على شكل حرف U حول العمود ومن خلال الفتحتين الموجودتين في أعلى لوحة الهوائي.
2. ضع غسالة مسطحة وغسالة قفل وصامولة سداسية على كل طرف من نهايات الترباس.
3. باستخدام مفتاح ربط قابل للتعديل أو مفتاح 1/2 بوصة ، اربط الصواميل.
4. ضع مسمار U الثاني حول العمود ومن خلال الفتحتين في أسفل المأوى.
5. ضع غسالة مسطحة ، وغسالة قفل ، وصامولة سداسية على كل طرف مسمار ، وشد الصواميل السداسية بحيث يظل Yagi في مكانه ، ولكن لا يزال من الممكن تعديله.
6. قم بتدوير Yagi بحيث يشير إلى المحطة / المكرر / المستقبل المطلوب.
7. اربط الصواميل السداسية بحيث يتم ربط الياغي بإحكام.
8. ضع هوائي أومني على مسافة فوق هوائي ياغي ، مما يوفر مسافة بين الهوائيات المركبة. من الناحية المثالية ، يجب تركيب الهوائي متعدد الاتجاهات بشكل متدفق مع أعلى العمود ، بحيث لا يتداخل القطب مع اتصال الهوائي.
9. أثناء تثبيت الهوائي متعدد الاتجاهات على العمود ، ضع مسمارًا على شكل حرف U حول العمود ومن خلال الفتحتين في الجزء العلوي ولوحة الهوائي.
10. ضع غسالة مسطحة وغسالة قفل وصامولة سداسية على كل طرف من نهايات الترباس.
11. باستخدام مفتاح ربط قابل للتعديل أو مفتاح 1/2 بوصة ، اربط الصواميل.
12. ضع مسمار U الثاني حول العمود ومن خلال الفتحتين في أسفل المأوى.
