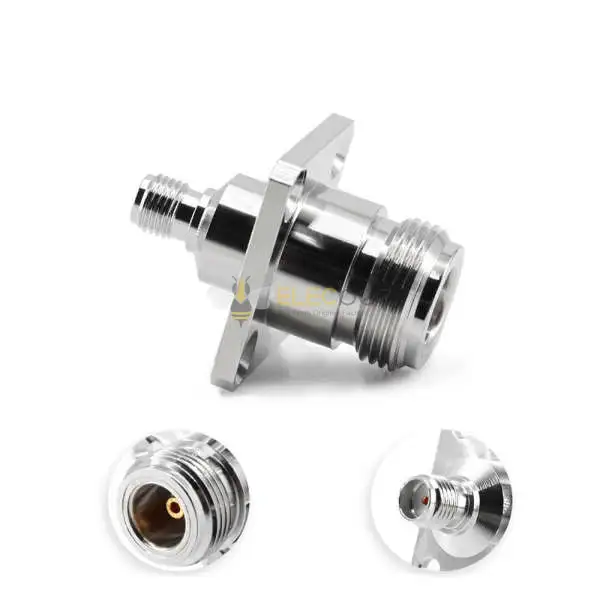

Elecbee N-Type Male Replaceable Connector, 17.5mm/ .687″ Square Flange for Φ0.51mm / .020″ Pin
SKU: EB-DRF-0120
المفضلة
الميزات الرئيسية
- موصل N أنثى إلى SMA أنثى للتطبيقات عالية التردد.
- شفة فولاذ مقاوم للصدأ بأربع ثقوب لاتصال آمن ومتين.
- يدعم ترددًا يصل إلى 18 جيجاهرتز لنقل إشارة موثوق.
- موصل كواكسيال مستقيم مثالي للمساحات الضيقة.
- حل RF عالي الأداء للصناعات والاتصالات.
عرض المزيد
المواصفات
السمة
القيمة
بحث
نوع التثبيت
لوحة جبل
ميزة التثبيت
شفة أربعة
الانتهاء من شل
النيكل مطلي
نوع الاتصال الأول
دبوس الإناث
نوع الاتصال الثاني
دبوس الإناث
تردد الحد الأقصى
18 جيجاهرتز
مادة الصدفة
الفولاذ المقاوم للصدأ
سلسلة التحويل
سلسلة مختلفة
تحويل من (المحول 1)
نوع N
نوع تثبيت الموصل الأول
الخواتم
تحويل إلى (محول 2)
SMA
نوع تثبيت الموصل الثاني
الخواتم
نمط المحول
مستقيم
الوصف
رقم الجزء: EB-DRF-0120
الوصف: موصل RF القابل للاستبدال في حقل ذكر من النوع N ، 17.5mm / .687 Square Flange Plug Receptacle for Φ0.51mm / .020 Pin.
موصل RF هذا EB-DRF-0120 ذو 4 فتحات قابل للاستبدال بحقل ذكر بحجم 17.5 مم / .687 بوصة مقبس شفة مربع مقاس 0.51 مم / 0.020 بوصة ، نطاق التردد من تيار مستمر إلى 18 جيجاهرتز ، مقاومة 50 درجة ، VSWR 1.15: 1 (كحد أقصى) للتيار المستمر ~ 18 جيجا هرتز ، 1500 فولت تحمل الجهد ، ≥5000 مترأوهمقاومة العزل ، 500 دورة متانة و -55 درجة مئوية ~ + 165 درجة مئوية درجة حرارة التشغيل.
مزايا
- حجم كبير
- موثوقة عالية
- أداء ميكانيكي جيد
- نطاق تردد واسع من DC إلى 18 جيجا هرتز
التطبيقات
- اختبار الغرض العام
- موصل استبدال المجال
- تطبيق جبل الرف واللوحة
- وعاء لـ Φ0.51mm / 0.020inch دبوس
دلائل الميزات
| قطبية | معيار |
| واجهه المستخدم | نوع- |
| نوع الموصل | سدادة |
| جنس الموصل | ذكر |
| معاوقة | 50Ω |
| شكل الجسم | مستقيم |
| تركيب الجسم | 4 حفرة شفة |
| طريقة التعلق | الاستبدال الميداني |
ميزات الأداء
| نطاق الترددات | DC ~ 18 جيجا هرتز |
| VSWR ： | DC ~ 18 جيجا هرتز: 1.15: 1 (حد أقصى) |
| مقاومة التواصل | موصل المركز ≤1.0mΩ |
| موصل خارجي ≤0.2mΩ | |
| مقاومة العزل | ≥ 5000mΩ |
| تحمل الجهد | 1500 فولت |
| متانة | 500 دورة |
| درجة حرارة التشغيل | -55 ℃ ~ + 165 درجة |
مواصفات المواد
| الإسكان | اكتب 303 الفولاذ المقاوم للصدأ |
| مصقول وخامل | |
| مركز الاتصال | نحاس بريليوم مطلي |
| الذهب (MIL-G-45204) | |
| عوازل | PTFE و PEI |
دليل الشحن
الشحن | فترة التسليم | بالنسبة للأجزاء المتوفرة في المخزون، يُقدّر أن تُشحن الطلبات خلال 3 أيام. تُشحن إلكيبي الطلبات مرة واحدة يومياً حوالي الساعة 5 مساءً باستثناء يوم الأحد. بمجرد الشحن، تعتمد مدة التسليم التقديري على الناقل الذي اخترته أدناه. DHL Express: 3-7 أيام عمل DHLeCommerce: 12-22 يوم عمل FedEx International Priority: 3-7 أيام عمل EMS: 10-15 يوم عمل Registered Air Mail: 15-30 يوم عمل | |
| أسعار الشحن | يمكنك العثور على أسعار الشحن لطلبك في سلة التسوق. | ||
| خيارات الشحن | يمكنك العثور على أسعار الشحن لطلبك في سلة التسوق. | ||
| تتبع الشحن | سنقوم بإعلامك عبر البريد الإلكتروني برقم التتبع بمجرد شحن الطلب. يمكنك تتبع طلبك باستخدام ميزة "تتبع طلبي". | ||
| الإرجاع/الضمان | الإرجاع | يتم عادةً قبول المرتجعات عند إكمالها خلال 30 يوماً من تاريخ الشحن، يرجى التواصل مع خدمة العملاء للحصول على تفويض الإرجاع. يجب أن تكون الأجزاء غير مستخدمة وفي عبوتها الأصلية. يجب على العميل تحمل تكاليف الشحن | |
| الضمان | تأتي جميع مشتريات إلكيبي مع سياسة إرجاع واسترداد الأموال لمدة 30 يوماً، بالإضافة إلى ضمان إلكيبي لمدة سنة واحدة ضد أي عيوب تصنيع. | ||
| لا ينطبق هذا الضمان على أي عنصر تسببت العيوب فيه بسبب تجميع غير صحيح من قبل العميل، أو فشل العميل في اتباع التعليمات، أو تعديل المنتج، أو التشغيل الخاطئ أو غير السليم من قبل العميل. | |||
| الطلب | كيفية الشراء | تقبل إلكيبي الطلبات عبر الإنترنت. | |
| أضف إلى السلة > ادفع > أرسل الطلب > أكمل الدفع > التسليم | |||
| الدفع | باي بال، بطاقة ائتمان تشمل فيزا، ماستر كارد، أمريكان إكسبريس، التحويل البنكي. | ||
